Nopeasti asennettu silta

Rapidly Emplaced Bridge on integroitu vesiliikenteen hätätukijärjestelmä, joka on kehitetty tilanteisiin, joissa perinteinen liikenneinfrastruktuuri ei täytä kiireellisiä käyttövaatimuksia.

Tulvakatastrofit, siltavauriot, tiekatkokset ja etäsuunnitteluprojektit vaativat usein tilapäisiä veden ylitysratkaisuja, jotka voidaan ottaa käyttöön nopeasti ja luotettavasti. Toisin kuin perinteiset kelluvat sillat, jotka ovat riippuvaisia ​​hinaajista, nostureista ja suurista asennusryhmistä, tämä järjestelmä yhdistää propulsio-, paikannus-, liitos- ja kantavat toiminnot jokaiseen itsenäiseen moduuliin.

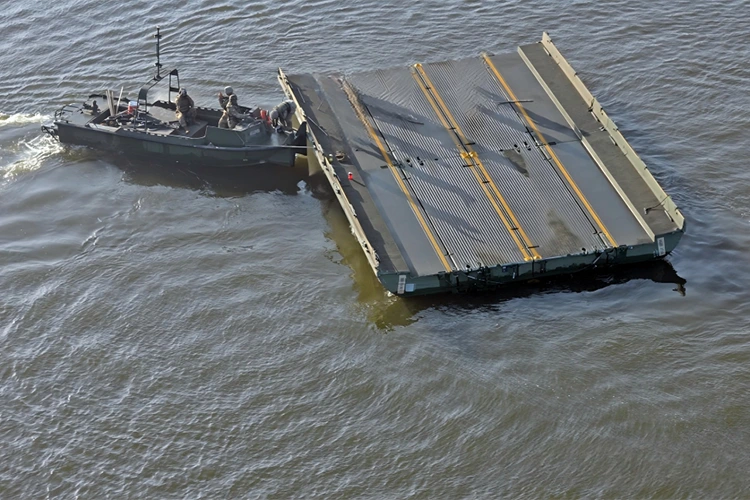

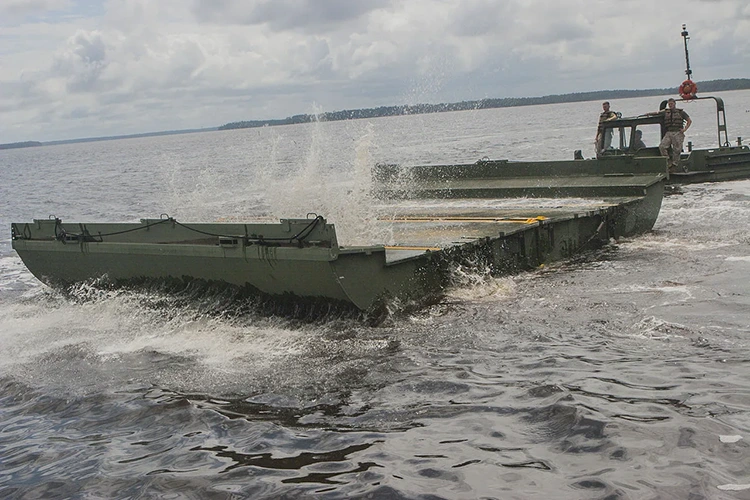

Silta on rakennettu standardoitujen 10 metrin itseliikkuvien ponttonimoduulien ympärille. Useita yksiköitä voidaan yhdistää risteysetäisyyden ja käyttötarpeiden mukaan, jolloin syntyy kelluvia siltarakenteita pienistä kanavista suuriin yli 100 metrin vesistöihin.

Jokainen moduuli pystyy itsenäiseen navigointiin, jolloin se voi siirtyä suoraan määritetylle käyttöönottoalueelle. Asennuksen jälkeen moduulit kohdistetaan ja lukitaan integroidun liitäntäjärjestelmän kautta vakaan kelluvan sillan muodostamiseksi.

Kun täydellistä siltarakennetta ei tarvita, yksittäiset sähkökäyttöiset moduulit voivat toimia myös lauttayksiköinä henkilöstön, pelastusvälineiden, ajoneuvojen ja hätämateriaalien kuljettamiseen.

Tärkeimmät ominaisuudet

1. Standardoitu modulaarinen ponttonisuunnittelu

Modulaarinen rakenne tarjoaa useita käytännön etuja:

· Joustava kokoonpano 10–100 m+

· Yksinkertaistettu kuljetus ja varastointi

· Nopeampi kenttäkokoonpano

· Helppompi huolto ja vaihto

· Laajennettavissa tulevia vaatimuksia varten

Tämän suunnittelun ansiosta hätäorganisaatiot ja suunnitteluurakoitsijat voivat valmistella laitteita, jotka mukautuvat erilaisiin toimintaympäristöihin.

2. Itsenäinen itseliikkuva navigointijärjestelmä

Itseliikkuva rakenne parantaa:

· Käyttöönottonopeus

· Sijainnin tarkkuus

· Toiminnan joustavuus

· Vastauksen tehokkuus

Kun sillan rakentamista ei tarvita, yksittäiset moduulit voivat jatkaa toimintaansa itsenäisesti moottorikäyttöisinä lauttaalustoina.

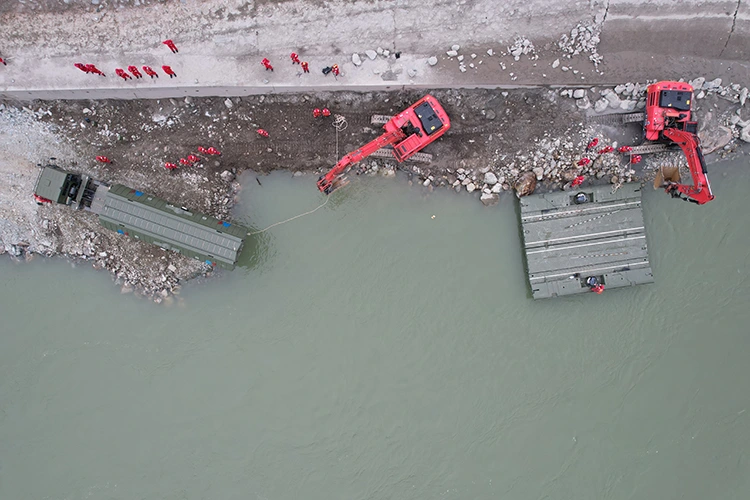

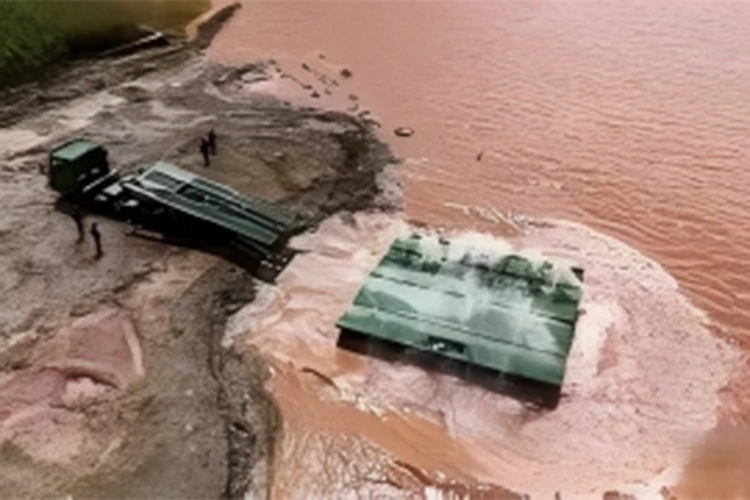

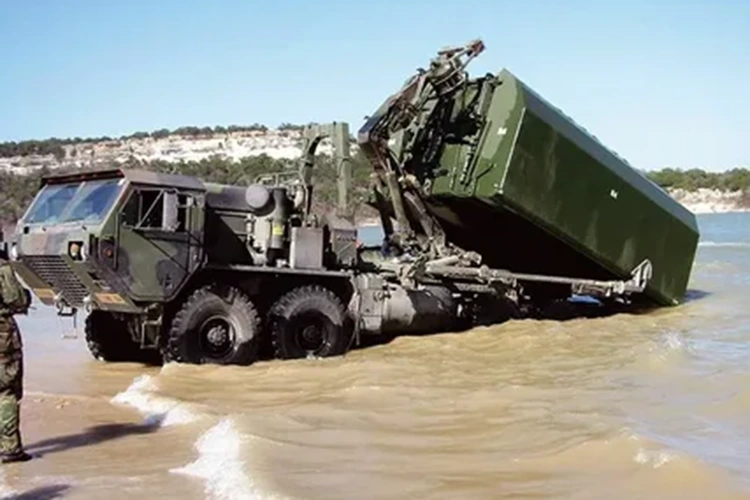

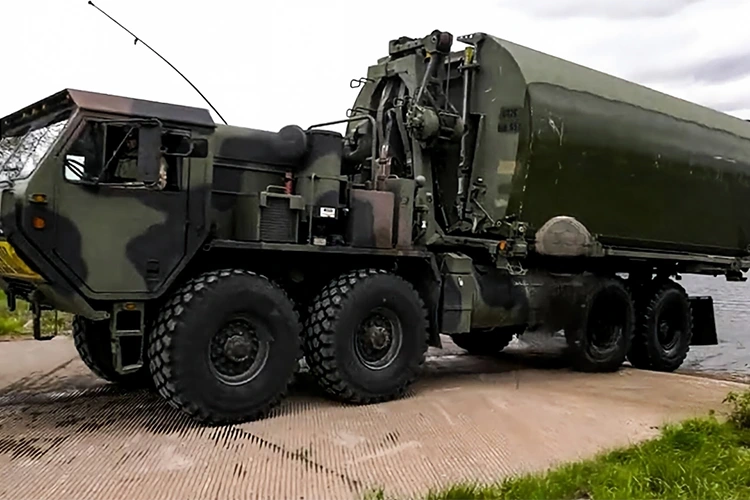

3. Nopea käyttöönotto hätätilanteissa

Hätätilanteet edellyttävät laitteita, jotka voidaan kuljettaa ja asentaa nopeasti.

Tavallinen 60 metrin siltakokoonpano voidaan tyypillisesti ottaa käyttöön 10–15 minuutissa sopivissa käyttöolosuhteissa.

Tämä nopea reagointikyky tekee järjestelmästä sopivan:

· Tulvapelastustoimet

· Hätäkuljetusten palautus

· Katastrofiavun logistiikka

· Infrastruktuurin väliaikainen kunnostus

4. Raskaiden kuormien kantokyky

Siltajärjestelmä on suunniteltu erittäin lujalla rakenteellisella rungolla, joka jakaa kuormat yhdistettyjen moduulien kesken säilyttäen samalla kannen vakauden.

Tavallinen 60 metrin siltakokoonpano tarjoaa:

· Nimellinen kantavuus: 60 tonnia

· Raskaiden laitteiden ylityskyky

· Vakaa ajoneuvon kuljetussuorituskyky

Rakennetestauksen aikana sillan kannen suurinta muodonmuutosta täydellä kuormituksella säädettiin 12 mm:n sisällä ilman pysyvää muodonmuutosta purkamisen jälkeen.

Tämä luotettava kuormituskyky tukee sovelluksia, jotka vaativat raskaiden pelastus- ja teknisten laitteiden jatkuvaa kuljetusta.

5. Sopeutuvuus monimutkaisiin vesiympäristöihin

Hätätoimenpiteet tapahtuvat usein arvaamattomissa ympäristöolosuhteissa.

TheRapidly Emplaced Bridge on suunniteltu käytettäväksi:

· Joet

· Järvet

· Säiliöt

· Tulva kanavat

· Matalat rannikkovedet

Järjestelmä tukee käyttölämpötiloja:

-30°C - +55°C

Suorituskykytestaus varmisti vakaan toiminnan seuraavissa olosuhteissa:

· Vesivirran nopeus jopa 2,8 m/s

· Lyhytaikainen vastus jopa 3,0 m/s

· Tuuliolosuhteet Force 6 asti

· Aaltojen korkeus noin 0,5 m

Älykäs painolastinsäätöjärjestelmä auttaa kompensoimaan vedenpinnan muutoksia ja parantamaan vakautta muuttuvien käyttöolosuhteiden aikana.

6. Kaksi toimintatilaa

Siltajärjestelmä tarjoaa kaksi toimintatilaa yhdellä alustalla.

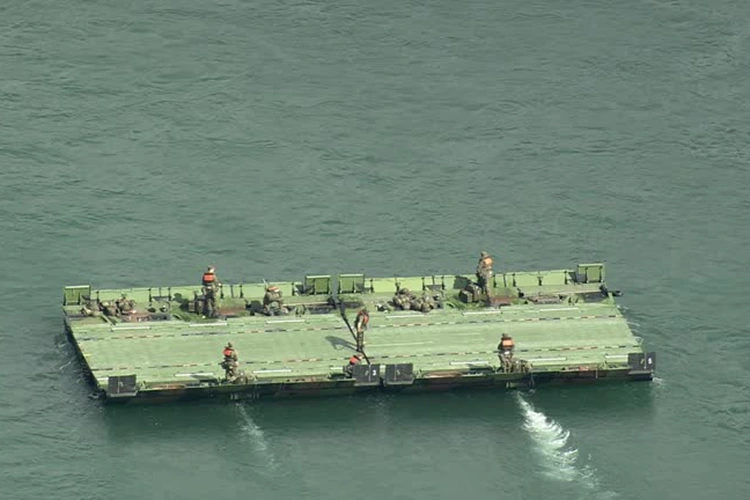

Kelluva siltatila

Useita moduuleja voidaan yhdistää väliaikaisen kelluvan sillan luomiseksi:

· Ajoneuvojen kuljetus

· Henkilökunnan liikkuminen

· Laitteiden siirto

· Hätälogistiikka

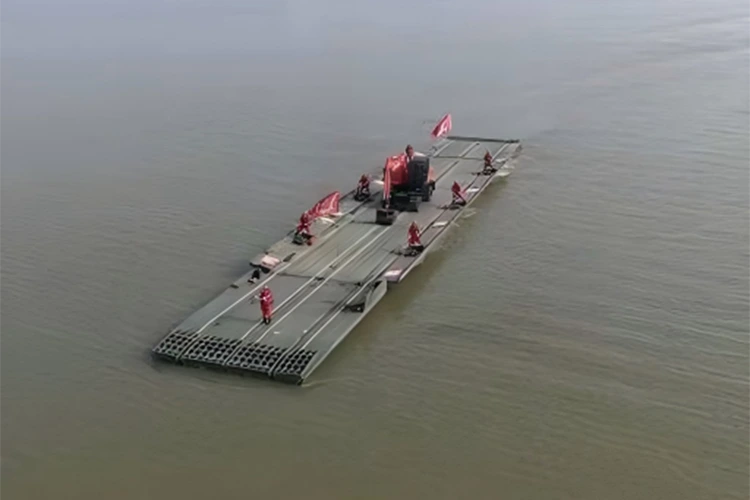

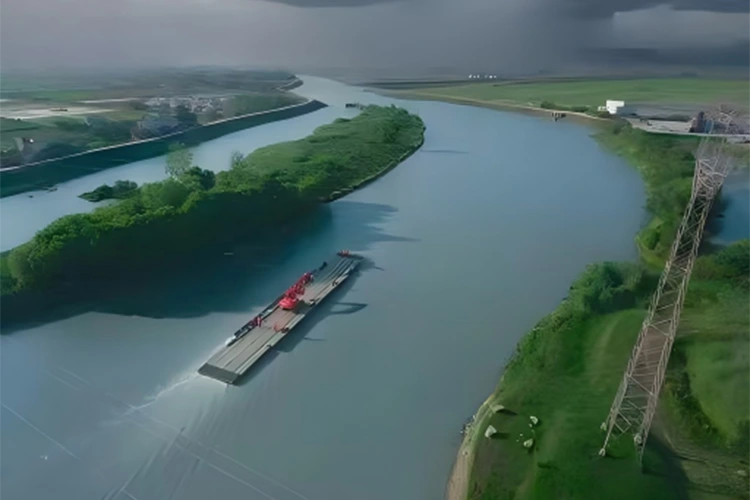

Powered Ferry Mode

Yksittäiset teholla toimivat moduulit voivat toimia itsenäisesti:

· Joen ylitys

· Pelastuskuljetukset

· Toimitus etäalueelle

Tämä kaksitoiminen rakenne parantaa laitteiden käyttöastetta ja antaa käyttäjille mahdollisuuden valita sopivimman menetelmän työmaan olosuhteiden mukaan.

Teknisen suorituskyvyn ja luotettavuuden testaus

Rakenteellisen lujuuden ja kuormituksen testaus

Tavallinen 60 metrin modulaarinen siltakonfiguraatio testattiin 60 tonnin nimelliskuormalla arvioimaan rakenteellista vakautta raskaan kuljetuksen aikana.

Täyskuormakäytössä siltakannen suurin pystysuuntainen muodonmuutos pysyi 12 mm:ssä, eikä purkamisen jälkeen tapahtunut pysyvää muodonmuutosta.

Modulaarinen lukitusjärjestelmä suoritti toistetut liitäntätestit ilman löystymistä tai rakenteellisia vaurioita, mikä varmisti luotettavan suorituskyvyn useiden käyttöönottojaksojen aikana.

Kaatumisenestoturvakerroin ≥1,6 antaa lisää vakautta raskaissa kuormissa ja sivuaaltoiskuissa.

Nämä testitulokset osoittavat sillan kyvyn tukea pelastusajoneuvoja, teknisiä koneita ja hätäkuljetusvaatimuksia.

Jatkuva toiminnan ja kestävyyden testaus

Hätälaitteiden on pysyttävä toiminnassa pitkien pelastus- ja pelastustehtävien aikana.

Täydellinen siltajärjestelmä valmistui onnistuneesti:

· 72 tunnin jatkuva täyden kuormituksen toimintatestaus

· Yli 1 000 kokoonpano- ja purkujaksoa

· Testaus korkeassa ja matalassa lämpötilassa

· Sateen ja tuulen aallon ympäristön testaus

Kaikkien näiden arviointien ajan propulsiojärjestelmä, hydraulijärjestelmä ja elektroninen ohjausjärjestelmä säilyivät vakaana.

Kestävä rakenne vähentää huoltotarvetta ja parantaa laitteiden saatavuutta pitkäaikaisen kenttäkäytön aikana.

Älykäs ohjaus ja paikannus

Tehokas käyttöönotto riippuu tarkasta paikannuksesta ja luotettavasta moduuliliitännästä.

Jokaisessa teholla toimivassa moduulissa on älykäs ohjausalusta, joka valvoo käyttöolosuhteita ja auttaa käyttäjiä navigoinnin ja kokoonpanon aikana.

Järjestelmä tarjoaa:

· Reaaliaikainen silta-asenteen seuranta

· Automaattinen hydraulisen tasapainon säätö

· Vesitason kompensointi

· Ylikuormitussuoja

· Vianmääritystoiminnot

Paikannustestien aikana järjestelmä saavutti kohdistustarkkuuden 5 cm:llä, mikä auttoi lyhentämään manuaaliseen säätöön kuluvaa aikaa ja parantamaan kokoonpanon tehokkuutta.

Modulaariset konfigurointivaihtoehdot

TheRapidly Emplaced Bridge käyttää standardoituja tehomoduuleja, joiden avulla asiakkaat voivat valita sopivat sillan pituudet veden leveyden, liikennevaatimusten ja käyttöolosuhteiden mukaan.

Jokainen kokoonpano säilyttää seuraavat keskeiset edut:

· Itsenäinen navigointi

· Nopea käyttöönotto

· Raskaat kuljetukset

· Modulaarinen laajennusmahdollisuus

Tämän modulaarisen lähestymistavan avulla organisaatiot voivat laajentaa siltakapasiteettia tulevien toiminnallisten vaatimusten mukaisesti korvaamatta olemassa olevia laitteita.

Pääsovellukset

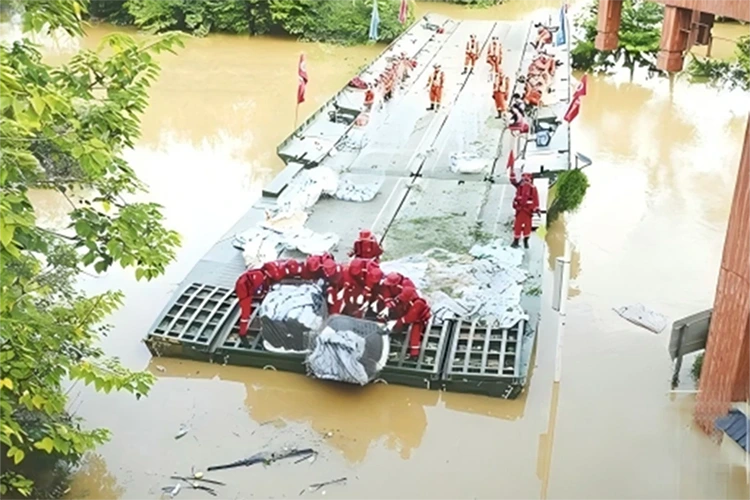

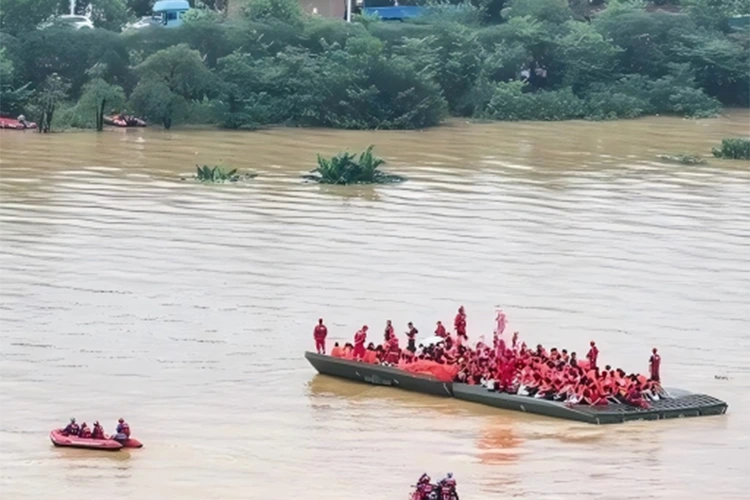

Tulvien hallinta ja hätäapu

Tulvien ja äärimmäisten sääilmiöiden aikana vahingoittuneet tiet ja vedenalaiset sillat voivat eristää yhteisöjä ja viivästyttää hätätoimia.

Moduulikäyttöinen ponttonisilta tarjoaa tilapäisen kuljetusyhteyden:

· Pelastusryhmät

· Hätäajoneuvot

· Lääkintätarvikkeet

· Helpotusmateriaalit

· Insinöörilaitteet

Sen nopea käyttöönottokyky auttaa palauttamaan kuljetusyhteydet kriittisten vastausjaksojen aikana.

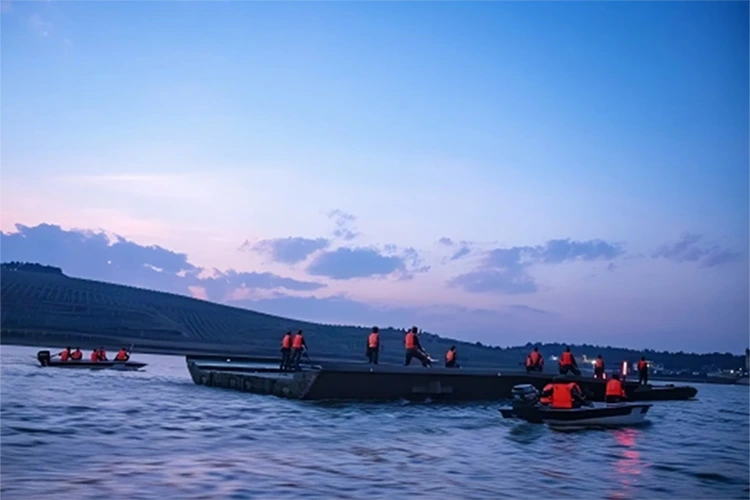

Hätävesipelastus

Järjestelmä tarjoaa vakaan veden ylityskyvyn pelastusoperaatioissa joissa, altaissa ja tulva-alueilla.

Se tukee:

· Henkilökunnan evakuointi

· Pelastusvarusteiden kuljetus

· Hätätarvikkeiden toimitus

· Väliaikainen pääsy

Itseliikkuva rakenne parantaa liikkuvuutta, kun perinteiset kuljetusreitit eivät ole käytettävissä.

Infrastruktuurin palautus

Sillan romahtamisen, tievaurioiden tai luonnonkatastrofien jälkeen pysyvän infrastruktuurin jälleenrakentaminen vaatii usein paljon aikaa.

Modulaarinen kelluva silta tarjoaa tilapäisen kuljetusratkaisun pysyvien korjausten ajaksi.

Se voi tukea:

· Rakennusajoneuvot

· Korjaa laitteita

· Materiaalin kuljetus

· Työvoiman liikkuvuus

Meritekniikan tuki

Laivanrakennusprojektit vaativat usein joustavia tilapäisiä kuljetusjärjestelmiä.

Silta voi tukea toimintoja, jotka liittyvät:

· Sataman rakentaminen

· Reservoir-projektit

· Offshore-tekniikka

· Vedensuojeluprojektit

· Putkijohto- ja energiainfrastruktuuri

Sen modulaarinen rakenne mahdollistaa siirrot muuttuvien projektivaatimusten mukaan.

Siviilipuolustus ja hätäliikkuvuus

Nopean käyttöönoton, itsenäisen navigoinnin ja raskaan kuormituksen yhdistelmä tekee järjestelmästä sopivan hätätilanteisiin, joissa tarvitaan nopeaa veden ylityskykyä.

Sovellukset sisältävät:

· Siviilipuolustusoperaatiot

· Hätälogistiikka

· Strateginen kuljetustuki

· Laajamittaiset pelastustehtävät

Miksi valita HAIDING SHIPYARD

Hätäsiltatoimittajan valinta vaatii muutakin kuin tuotteen teknisten tietojen arviointia. Valmistuskyky, suunnittelutuki, räätälöintikyky ja pitkäaikainen palvelu ovat yhtä tärkeitä tekijöitä.

HAIDING SHIPYARD on erikoistunut modulaaristen vesikäyttöisten laitteiden kehittämiseen ja valmistukseen tarjoamalla integroituja ratkaisuja hätätilanteisiin, tulvien hallintaan, kuljetusten palautumiseen ja laivasuunnittelusovelluksiin.

Rakenteellisesta valmistuksesta järjestelmäintegraatioon jokainen siltamoduuli noudattaa standardoituja valmistusmenetelmiä tasaisen suorituskyvyn ja luotettavan toiminnan varmistamiseksi.

Suunnittelutiimimme työskentelee asiakkaiden kanssa löytääkseen sopivimman kokoonpanon seuraavien tekijöiden perusteella:

· Vesiradan leveys

· Vaadittu kantavuus

· Käyttöympäristö

· Käyttöönottovaatimukset

· Kuljetusehdot

HAIDING SHIPYARD tarjoaa käytännöllisiä ratkaisuja, jotka on suunniteltu todellisten käyttötarpeiden mukaan.

OEM- ja räätälöintipalvelut

Eri projektit vaativat erilaisia ​​siltakonfiguraatioita. HAIDING SHIPYARD tarjoaa räätälöintivaihtoehtoja vastaamaan tiettyjä sovellusvaatimuksia.

Laadunvalvonta

Luotettavat hätälaitteet edellyttävät tiukkaa valmistusvalvontaa.

Jokainen modulaarinen siltajärjestelmä tarkastetaan koko tuotantoprosessin ajan, mukaan lukien:

· Raaka-aineiden tarkastus

· Rakenteiden valmistuksen tarkastus

· Hitsauksen laadun tarkastus

· Mekaanisen kokoonpanon tarkastus

· Hydraulijärjestelmän testaus

· Sähköohjauksen testaus

· Navigointitoimintojen testaus

· Lataa suorituskyvyn vahvistus

· Lopullinen toiminnan tarkastus

Usein kysytyt kysymykset

Voiko ponttonisilta toimia ilman hinaajia?

Kyllä. Jokainen moduuli on varustettu itsenäisellä propulsiojärjestelmällä, joka mahdollistaa autonomisen navigoinnin, paikantamisen ja yhteyden ilman ulkoista hinauslaitetta.

Kuinka kauan sillan käyttöönotto kestää?

Käyttöönottoaika riippuu sillan pituudesta ja paikan olosuhteista. Normaali 60 metrin kokoonpano voidaan tyypillisesti suorittaa 10–15 minuutissa sopivissa olosuhteissa.

Mikä on sillan suurin pituus?

Modulaarinen rakenne mahdollistaa yli 100 metrin siltakokoonpanot liittämällä lisävirtamoduuleja.

Millaista kantavuutta silta kestää?

Vakio 60 metrin kokoonpano tarjoaa 60 tonnin nimelliskuormituksen.

Voivatko yksittäiset moduulit toimia lauttoina?

Kyllä. Yksittäiset teholla toimivat moduulit voivat toimia itsenäisesti henkilöstön ja laitteiden kuljetuksessa.

Millaisissa ympäristöissä silta voi toimia?

Järjestelmä sopii joille, järville, tekoaltaille, tulvakanaville ja rannikon matalille vesille.

Mitä lämpötila-aluetta se tukee?

Käyttölämpötila-alue on -30°C - +55°C.

Voiko siltaa räätälöidä?

Kyllä. HAIDING SHIPYARD tarjoaa räätälöinnin sillan pituuteen, kuormitusvaatimuksiin, ohjausjärjestelmiin ja tukilaitteisiin.

Tarjoatko teknistä tukea?

Kyllä. Saatavilla on tekninen neuvonta, käyttöopastus, varaosatuki ja huoltoapu.

Ota yhteyttä HAIDING SHIPYARDiin

Kun hätäkuljetusreitit keskeytyvät, luotettavat veden ylityslaitteet ovat välttämättömiä nopean ja turvallisen pääsyn palauttamiseksi.

HAIDING SHIPYARD tarjoaa Rapidly Emplaced Bridge -ratkaisuja, jotka on suunniteltu tulvien hallintaan, katastrofivalmiuksiin, infrastruktuurin palauttamiseen ja merenkulkusovelluksiin.

Ota yhteyttä suunnittelutiimiimme saadaksesi teknisiä tietoja, konfigurointisuosituksia ja räätälöityjä projektiratkaisuja.
