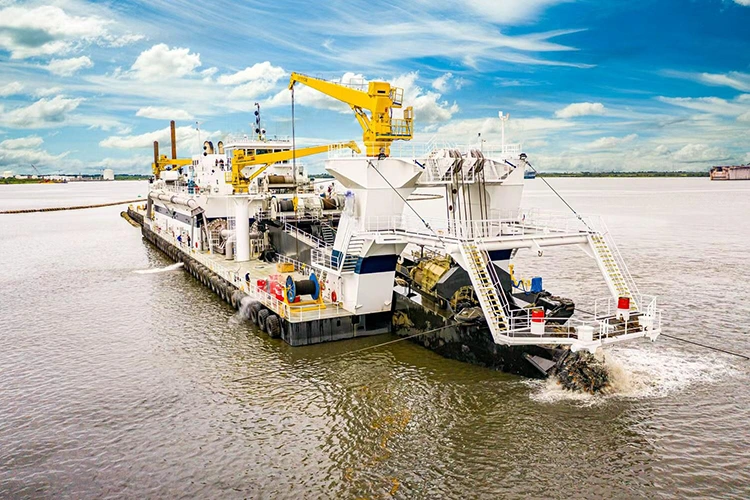

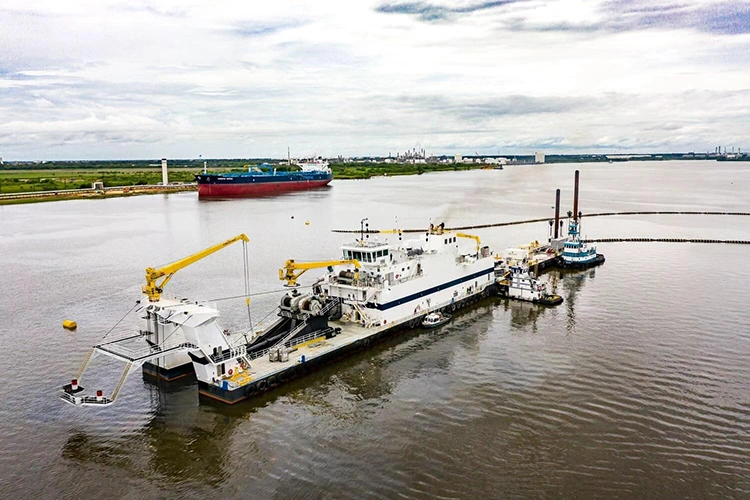

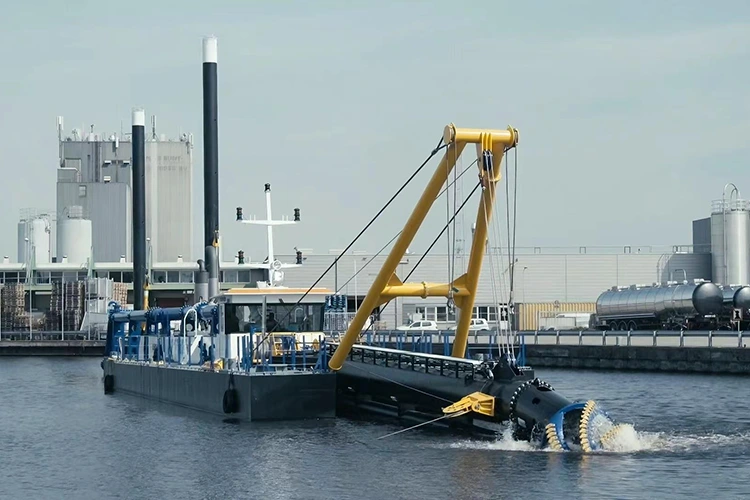

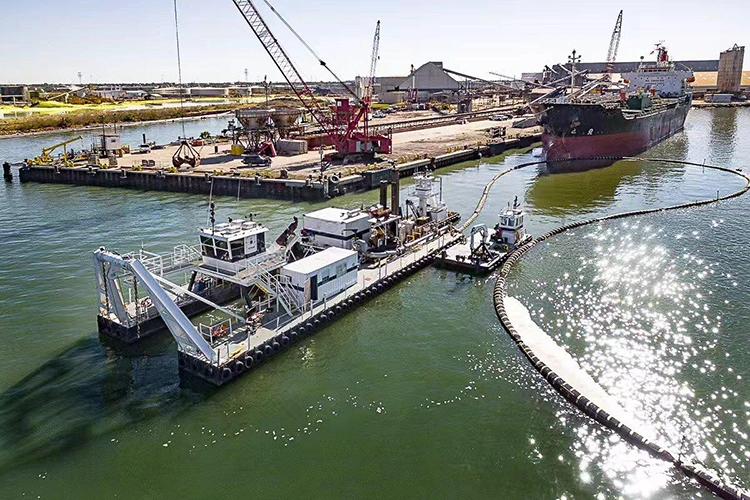

Cutter Imuruoppaaja

Shandong Haiding Shipbuilding Manufacturing Co., Ltd. on kiinalainen keskisuurten ja suurten ruoppauslaitteiden valmistaja ja toimittaja. Olemme omistautuneet meren ruoppaustekniikalle useiden vuosien ajan ja olemme keränneet merkittäviä etuja. HAIDING SHIPYARD -leikkuri-imuruoppaajamme on läsnä Euroopassa, Amerikassa, Kaakkois-Aasiassa ja monilla muilla globaaleilla markkinoilla. Mitä sinä odotat? Liity meihin nyt!

Lähetä kysely

Tuotteen Kuvaus

Autamme sinua toteuttamaan ruoppausprojektisi tehokkaasti hienostuneen ja optimoidun suunnittelumme sekä vankan suorituskyvyn ansiosta. HAIDING SHIPYARD -leikkurilla imuruoppauskone on varustettu tehokkaalla pyörivällä leikkuripäällä, jolla voidaan tehokkaasti löysätä erilaisia maaperätyyppejä joen- ja merenpohjassa. Integroidun nestedynamiikan optimointirakenteen ansiosta se sekoittaa nopeasti veden ja sedimentin muta-vesi-seokseksi, jonka tasaisuus on ≥90%. Kun seos on imetty pumpun runkoon halkaisijaltaan suuren imuputken (valinnainen halkaisija Φ300-Φ800mm) kautta, seos kuljetetaan pitkiä matkoja korkeapaineisen poistoputken kautta, jonka suurin kuljetusetäisyys on jopa 3000 metriä. Siinä on vahva toiminnan jatkuvuus ja pienempi energiankulutus alan keskiarvoon verrattuna.

Tuotteen ydinsuunnittelu

Modulaarisen kokoonpanon ja integroidun rakenteen ansiosta HAIDING SHIPYARD -leikkuri-imuruoppaus suorittaa itsenäisesti koko ruoppaus-, mudankuljetus- ja lastinpurkuprosessin aluksella ilman ylimääräisiä apulaitteita. Sen rakentamisen tehokkuus on yli 30 % korkeampi kuin perinteisillä laitteilla, mikä voi merkittävästi lyhentää projektin kiertokulkua. Suhteellisen laajalla skenaarion sopeutumiskyvyllä se voi suorittaa ruoppaukset sisäjärvissä, rannikkosatamissa ja sisävesiväylissä olosuhteissa, joissa tuulen voimakkuus on ≤5 tasoa ja virtausnopeus ≤1,5 m/s. Vahvan maaperän yhteensopivuuden ansiosta se toimii tavanomaisissa työolosuhteissa, kuten hiekalla, hiekkasavella ja lieteellä (kosteus 60–80 %). Kun se on vaihdettu räätälöityyn hammastettuun kulutusta kestävään leikkuripäähän, se voi edelleen kaivaa korkean puristuslujuuden omaavaa savea. Vaihtaminen on helppoa ja kätevää, joten se sopii useimpiin rakennusskenaarioihin.

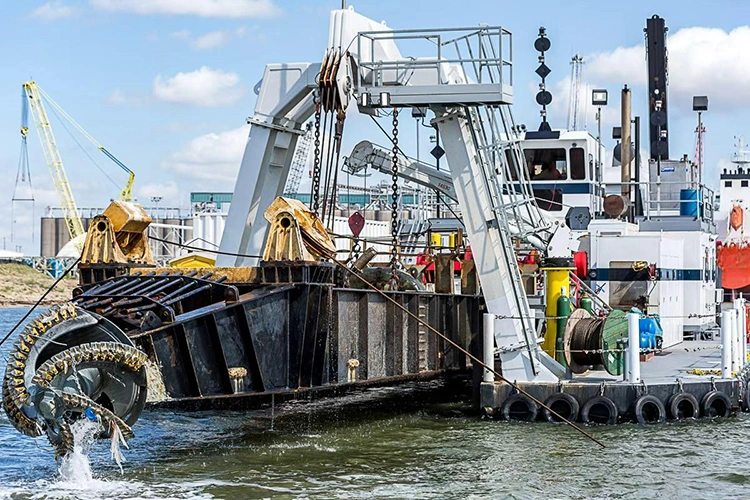

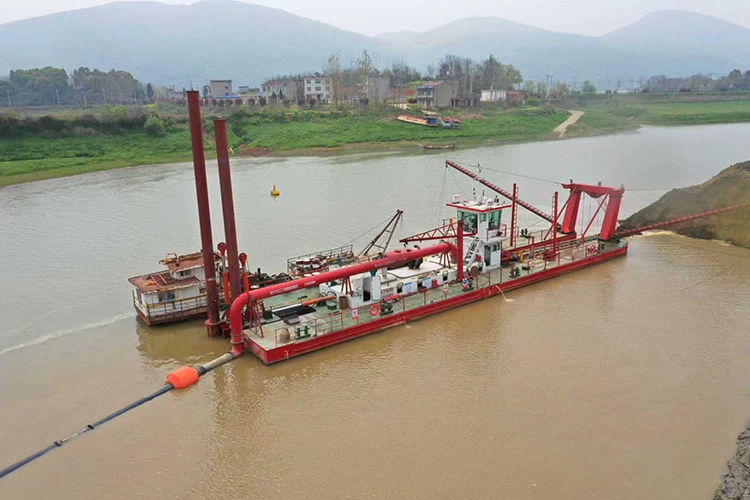

Cutter Suction Dredger

Tuotteen sähköjärjestelmä

HAIDING SHIPYARD -leikkurin imuruoppaus tarjoaa kaksi ydinvoimajärjestelmävaihtoehtoa: hydraulinen ja mekaaninen. Hydraulikäyttöisessä versiossa käytetään maahantuotuja hydraulipumppuyksiköitä, joiden nopeusalue on 0-30 rpm ja vasteaika alle 0,5 sekuntia, mikä mahdollistaa tarkan ohjauksen myös monimutkaisissa käyttöolosuhteissa. Mekaanisesti toimivassa versiossa on vankka ja luotettava rakenne, alhaisemmat ylläpitokustannukset ja se soveltuu normaaliin, standardoituun käyttöön. Lisäksi tämä laitesarja on läpäissyt ISO9001-sertifioinnin, ja se on myös oikeutettu CCS-, BV-, RINA- ja RS-sertifikaatteihin. Avainkomponenteilla on 2 vuoden takuu ja rungolla 20 vuoden takuu, mikä antaa vankan takuun projektin turvalliselle ja tehokkaalle etenemiselle.

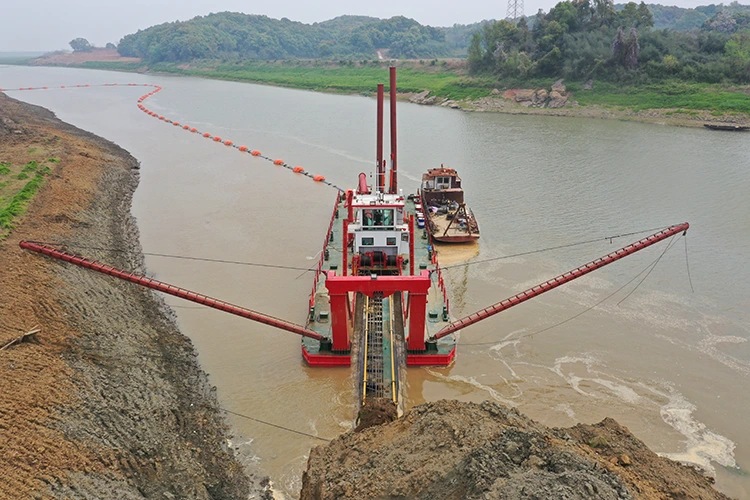

Cutter Suction Dredger

Tuoteparametri (erittely)

Leikkuri Imuruoppaaja HD-CSD250
Kokonaispituus	18,8 m	Veden virtaus	980m³/h
Rungon mitat	15,0 × 5,2 × 1,5 m	Sedimentin tuotanto	150m³/h
Ponttoonin päämitat	9,3 × 2,2 × 2,5 metriä	Purkausetäisyys	1000 m
Sivupontonin mitat	15,0 × 1,5 × 1,5 m	Leikkurin pään halkaisija	800mm
Rakenne	Modulaarinen älykäs kokoonpanotyyppi	Leikkurin teho	37 kW
Päämoottorin merkki/teho	Weichai 294KW	Luonnos	1,1 m
Apumoottorin merkki/teho	Weichai 75 kW	Hydraulinen ohjausjärjestelmä	PLCIntegroitu ohjaus
Kokonaisteho	Weichai 369KW	Nostovinssien lukumäärä	40 KN*1
Ruoppauspumppu	200 WN korkea kromimetalliseospumppu	Poikittaisvinssien lukumäärä	4OKN*2
Poisto-/imuputken halkaisija	273mm/273mm	Mökki	Säädettävä istuin, ilmastointi, integroitu PLC-ohjausjärjestelmä
Pää (pumppunostin)	55 m	Toimitusaika	40 päivää
Suurin ruoppaussyvyys	9 m	Viitepolttoaineenkulutus	~38L/H

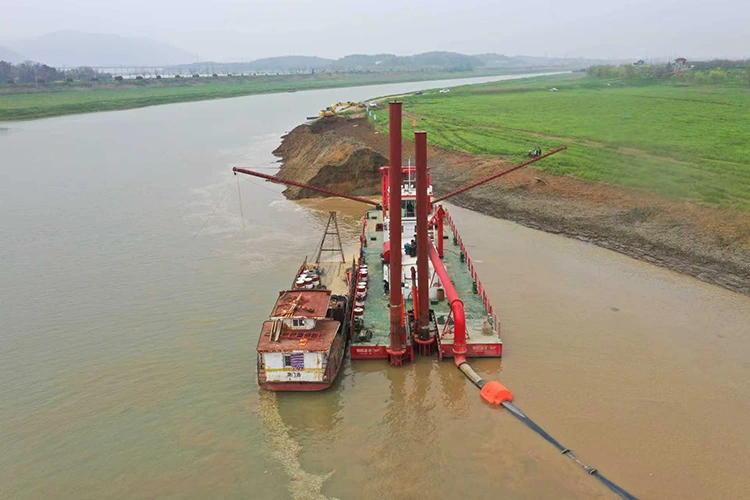

Sovellettava työehto	Pienet ruoppauskohteet, kuten jokikanavat ja laskeutumislammet
Kokoonpanon päivitys	Kokoonpanoa voidaan päivittää, kuten dieselmoottorin merkkiä voidaan muuttaa kysynnän mukaan: Cummins, Carter jne.

Leikkuri Imuruoppaaja HD-CSD300
Kokonaispituus	26,0 m	Veden virtaus	1200-1500m³/h
Rungon mitat	21,0 × 5,2 × 1,5 m	Sedimentin tuotanto	150-200m³/h
Ponttoonin päämitat	11,0 × 2,5 × 2,5 m	Purkausetäisyys	2000m
Sivupontonin mitat	21,0 × 1,1 × 1,5 m	Leikkurin pään halkaisija	1350mm
Rakenne	Modulaarinen älykäs kokoonpanotyyppi	Leikkurin teho	75 kW
Päämoottorin merkki/teho	Weichai 6170-456KW	Luonnos	1,1 m
Apumoottorin merkki/teho	Weichai WP6-155KW	Hydraulinen ohjausjärjestelmä	PLC-integroitu ohjaus
Kokonaisteho	Weichai 611KW	Nostovinssien lukumäärä	60 KN*1
Ruoppauspumppu	250 WN korkea kromimetalliseospumppu	Poikittaisvinssien lukumäärä	40 KN*2
Poisto-/imuputken halkaisija	325mm/325mm	Mökki	Säädettävä istuin, ilmastointi, integroitu PLC-ohjausjärjestelmä
Pää (pumppunostin)	40 m	Toimitusaika	50 päivää
Suurin ruoppaussyvyys	12 m	Viitepolttoaineenkulutus	~66L/H
Sovellettava työehto	Pienet ruoppauskohteet, kuten jokikanavat ja laskeutumislammet
Kokoonpanon päivitys	Kokoonpanoa voidaan päivittää, kuten dieselmoottorin merkkiä voidaan muuttaa kysynnän mukaan: Cummins, Carter jne.

Leikkuri Imuruoppaaja HD-CSD300
Kokonaispituus	26,0 m	Veden virtaus	1200-1500m³/h
Rungon mitat	21,0 × 5,2 × 1,5 m	Sedimentin tuotanto	150-200m³/h
Ponttoonin päämitat	11,0 × 2,5 × 2,5 m	Purkausetäisyys	2000m
Sivupontonin mitat	21,0 × 1,1 × 1,5 m	Leikkurin pään halkaisija	1350mm
Rakenne	Modulaarinen älykäs kokoonpanotyyppi	Leikkurin teho	75 kW
Päämoottorin merkki/teho	Weichai 6170-456KW	Luonnos	1,1 m
Apumoottorin merkki/teho	Weichai WP6-155KW	Hydraulinen ohjausjärjestelmä	PLC-integroitu ohjaus
Kokonaisteho	Weichai 611KW	Nostovinssien lukumäärä	60 KN*1
Ruoppauspumppu	250 WN korkea kromimetalliseospumppu	Poikittaisvinssien lukumäärä	40 KN*2
Poisto-/imuputken halkaisija	325mm/325mm	Mökki	Säädettävä istuin, ilmastointi, integroitu PLC-ohjausjärjestelmä
Pää (pumppunostin)	40 m	Toimitusaika	50 päivää
Suurin ruoppaussyvyys	12 m	Viitepolttoaineenkulutus	~66L/H
Sovellettava työehto	Pienet ruoppauskohteet, kuten jokikanavat ja laskeutumislammet
Kokoonpanon päivitys	Kokoonpanoa voidaan päivittää, kuten dieselmoottorin merkkiä voidaan muuttaa kysynnän mukaan: Cummins, Carter jne.

Leikkuri Imuruoppaaja HD-CSD550
Kokonaispituus	45,82 m	Veden virtaus	3500-4000m³/h
Rungon mitat	35,8 × 8,8 × 2,2 m	Sedimentin tuotanto	600-800m³/h
Ponttoonin päämitat	15,4 × 4,0 × 2,2 m	Purkausetäisyys	2000m
Sivupontonin mitat	35,75 × 2,85 × 2,2 m	Leikkurin pään halkaisija	1900mm
Rakenne	Modulaarinen älykäs kokoonpanotyyppi	Leikkurin teho	130 kW
Päämoottorin merkki/teho	Weichai WH17-1350KW	Luonnos	1,6 m
Apumoottorin merkki/teho	Weichai 6170-456KW	Hydraulinen ohjausjärjestelmä	PLC-integroitu ohjaus
Kokonaisteho	Weichai 1806KW	Nostovinssien lukumäärä	150 KN*1
Ruoppauspumppu	450 WNH korkea kromiseospumppu	Poikittaisvinssien lukumäärä	100 KN*2
Poisto-/imuputken halkaisija	560mm/560mm	Mökki	Säädettävä istuin, ilmastointi, integroitu PLC-ohjausjärjestelmä
Pää (pumppunostin)	66 m	Toimitusaika	80 päivää
Suurin ruoppaussyvyys	14 m	Viitepolttoaineenkulutus	~160l/h
Sovellettava työehto	Joki, järvi, tekojärvi, rannikko, satama ja muut vedet
Kokoonpanon päivitys	Kokoonpanoa voidaan päivittää, kuten dieselmoottorin merkkiä voidaan muuttaa kysynnän mukaan: Cummins, Carter jne.

Leikkuri Imuruoppaaja HD-CSD650
Kokonaispituus	45,82 m	Veden virtaus	5000m³/h
Rungon mitat	35,8 × 8,8 × 2,2 m	Sedimentin tuotanto	800-1000m³/h
Ponttoonin päämitat	15,4 × 4,0 × 2,2 m	Purkausetäisyys	2000m
Sivupontonin mitat	35,75 × 2,85 × 2,2 m	Leikkurin pään halkaisija	2200mm
Rakenne	Modulaarinen älykäs kokoonpanotyyppi	Leikkurin teho	320 kW
Päämoottorin merkki/teho	Weichai WH17-1350KW	Luonnos	1,7 m
Apumoottorin merkki/teho	Weichai 8170-601KW	Hydraulinen ohjausjärjestelmä	PLC-integroitu ohjaus
Kokonaisteho	Weichai 1951KW	Nostovinssien lukumäärä	150 KN*1
Ruoppauspumppu	500 WN High Chromium Slloy pumppu	Poikittaisvinssien lukumäärä	150 KN*2
Poisto-/imuputken halkaisija	650mm/650mm	Mökki	Säädettävä istuin, ilmastointi, integroitu PLC-ohjausjärjestelmä
Pää (pumppunostin)	66 m	Toimitusaika	110 päivää
Suurin ruoppaussyvyys	14 m	Viitepolttoaineenkulutus	~229L/H
Sovellettava työehto	Joki, järvi, tekojärvi, rannikko, satama ja muut vedet
Kokoonpanon päivitys	Kokoonpanoa voidaan päivittää, kuten dieselmoottorin merkkiä voidaan muuttaa kysynnän mukaan: Cummins, Carter jne.

Leikkuri Imuruoppaaja HD-CSD800
Kokonaispituus	59,5 m	Veden virtaus	8000m³/h
Rungon mitat	52,5 × 11,4 × 3,0 m	Sedimentin tuotanto	1200-1500m³/h
Ponttoonin päämitat	26,0 × 5,0 × 4,0 m	Purkausetäisyys	4000-5000m
Sivupontonin mitat	52,5 × 3,2 × 3,0 m	Leikkurin pään halkaisija	2770mm
Rakenne	Modulaarinen älykäs kokoonpanotyyppi	Leikkurin teho	1000 kW
Päämoottorin merkki/teho	Weichai 2650KW	Luonnos	2,2 m
Apumoottorin merkki/teho	Weichai 1850KW*2	Hydraulinen ohjausjärjestelmä	PLC-integroitu ohjaus
Kokonaisteho	Weichai 6350KW	Nostovinssien lukumäärä	550 KN*1
Ruoppauspumppu	131-28-65	Poikittaisvinssien lukumäärä	400 KN*2
	(Bunkkeripumppu + vedenalainen pumppu)
Poisto-/imuputken halkaisija	820mm/820mm	Mökki	Säädettävä istuin, ilmastointi, integroitu PLC-ohjausjärjestelmä
Pää (pumppunostin)	110 m	Toimitusaika	280 päivää
Suurin ruoppaussyvyys	25 m	Viitepolttoaineenkulutus	~750L/H
Sovellettava työehto	Joki, järvi, tekojärvi, rannikko, satama ja muut vedet
Kokoonpanon päivitys	Kokoonpanoa voidaan päivittää, kuten dieselmoottorin merkkiä voidaan muuttaa kysynnän mukaan: Cummins, Carter jne.

Leikkuri Imuruoppaaja HD-SSCSD550
Kokonaispituus	61,5 m	Veden virtaus	4000m3/h
Rungon mitat	48,5 × 8,9 × 2,2 m	Sedimentin tuotanto	600-800m3/h
Ponttoonin päämitat	7,0 m/4,0 m	Purkausetäisyys	3000m
Sivupontonin mitat	41,0 × 2,65 × 2,2 m	Leikkurin pään halkaisija	1900mm
Rakenne	Modulaarinen älykäs kokoonpanotyyppi	Leikkurin teho	130 kW
Päämoottorin merkki/teho	Weichai WH17-1350KW	Luonnos	1,6 m
Apumoottorin merkki/teho	Weichai 6170-456KW	Hydraulinen ohjausjärjestelmä	PLC-integroitu ohjaus
Kokonaisteho	Weichai 1806KW	Nostovinssien lukumäärä	150 KN *1
Ruoppauspumppu	450 WNH korkea kromiseospumppu	Poikittaisvinssien lukumäärä	100 KN *2
Poisto-/imuputken halkaisija	560mm/560mm	Mökki	Säädettävä istuin, ilmastointi, integroitu PLC-ohjausjärjestelmä
Pää (pumppunostin)	66 m	Toimitusaika	90-110 päivää
Suurin ruoppaussyvyys	35 m	Viitepolttoaineenkulutus	~160l/h
Sovellettava työehto	Hiekanpoisto yli 15 metrin syvyisessä vedessä
Kokoonpanon päivitys	Kokoonpanoa voidaan päivittää, kuten dieselmoottorin merkkiä voidaan muuttaa kysynnän mukaan: Cummins, Carter jne.

Leikkuri Imuruoppaaja HD-SSCSD650
Kokonaispituus	81,0 m	Veden virtaus	5000m³/h
Rungon mitat	63,0 × 11,0 × 3,0 m	Sedimentin tuotanto	800-1000m³/h
Ponttoonin päämitat	12,0 × 4,6 × 3,0 m	Purkausetäisyys	3000m
Sivupontonin mitat	67,0 × 3,2 × 3,0 m	Leikkurin pään halkaisija	2200mm
Rakenne	Modulaarinen älykäs kokoonpanotyyppi	Leikkurin teho	320 kW
Päämoottorin merkki/teho	Weichai WH17-1350KW	Luonnos	1,9 m
Apumoottorin merkki/teho	Weichai 8170-601KW	Hydraulinen ohjausjärjestelmä	PLC-integroitu ohjaus
Ohjaamopumpun pääkone	Weichai WH17-1350KW	Koko pumppauspää	86 m
Generaattorin teho	Weichai generaattori 150KW	Suurin syvyys	52 m
Kokonaisteho	Weichai 3451KW	Nostovinssien lukumäärä	150 KN*1
Vedenalainen ruoppauspumppu	500G-G korkea kromimetalliseospumppu	Poikittaisvinssien lukumäärä	150 KN*2
Pääpurkauspumppu kammiossa	500 WN korkea kromimetalliseospumppu	Mökki	Säädettävä istuin, ilmastointi, integroitu PLC-ohjausjärjestelmä
Poisto-/imuputken halkaisija	650mm/650mm	Toimitusaika	110-150 päivää
Viiden ankkurin paikannusjärjestelmä	200KN Windlass*5 sarjaa	Viitepolttoaineenkulutus	~390L/H
Sovellettava työehto:	Hiekanpoisto yli 15 metrin syvyisessä vedessä
Kokoonpanon päivitys	Kokoonpanoa voidaan päivittää, kuten dieselmoottorin merkkiä voidaan muuttaa kysynnän mukaan: Cummins, Carter jne.

Tuotteen ominaisuus ja sovellus

1. Tehokas rakenne: HAIDING SHIPYARD -leikkurin imuruoppaajan integroidun ydinrakenteen ansiosta se tukee 24 tunnin jatkuvaa toimintaa. Siinä ei ole vain alhainen laitevikaprosentti ja luotettava suorituskyky, vaan se vaatii myös vain 1-3 työntekijää helppoon käyttöön – mikä parantaa merkittävästi rakentamisen tehokkuutta ja vähentää työvoimakustannuksia.

2. Erinomainen sopeutumiskyky: Se kattaa ruoppaustarpeet eri vesialueilla ja tarjoaa erinomaisen kaivu- ja kuljetussuorituskyvyn useille maaperätyypeille, kuten hiekalle, lieteelle ja savelle, mukautuen erilaisiin työolosuhteisiin ilman toistuvia säätöjä.

3. Korkean tarkkuuden ohjattavuus: HAIDING SHIPYARD -leikkurin imuruoppauskoneemme erittäin tarkka ohjaus perustuu ohjausjärjestelmän ja BeiDou- tai GPS-paikannustoimintojen yhdistettyyn toimintaan. Tämä mahdollistaa kaivauksen syvyyden, leveyden ja työskentelyalueen tarkan säädön täyttäen täysin erityiset tekniset vaatimukset erilaisissa työolosuhteissa.

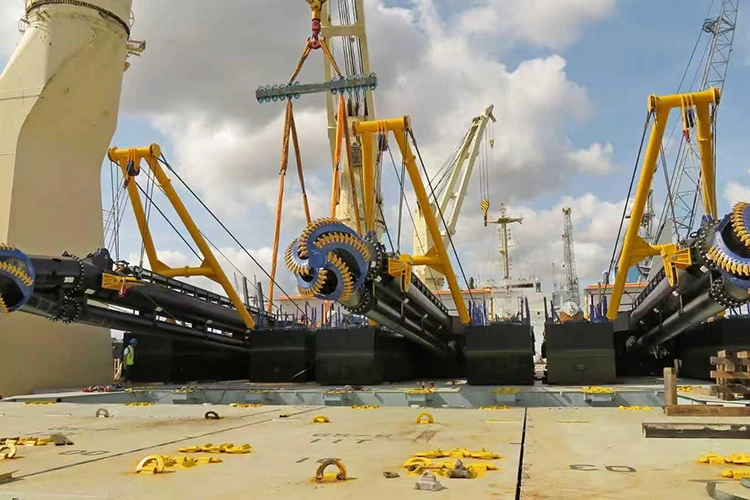

4. Tehokas kuljetus ja kokoonpano: Kuljetus ja kokoonpano ovat myös erittäin tehokkaita, koska niissä käytetään modulaarista kokoonpanorakennetta, joka mahdollistaa kuorma-auton kuljettamisen rakennustyömaille purjehduskelpoisilla vesiväylillä. Tämä modulaarinen kokoonpanoratkaisu ei ainoastaan vähennä merkittävästi kuljetuskustannuksia ja kokoonpanoaikaa, vaan myös vähentää riippuvuutta suurista koneista, mikä parantaa tehokkaasti rakentamisen valmistelua.

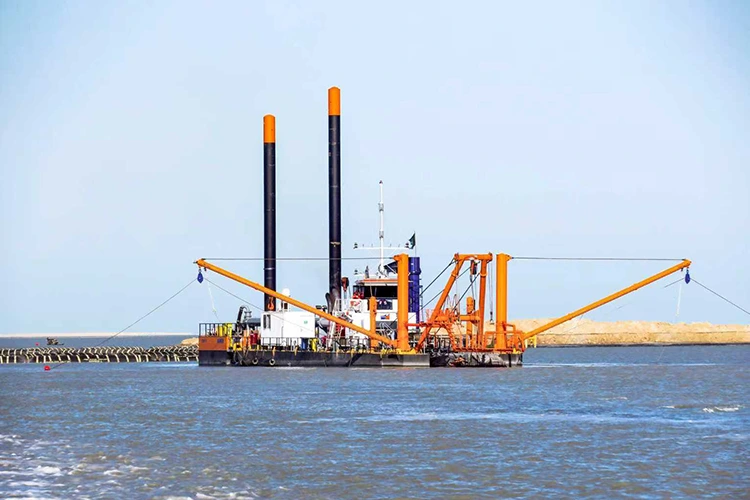

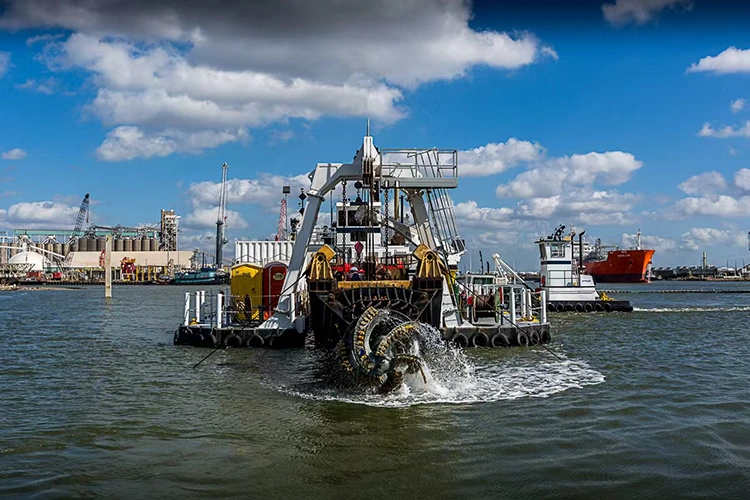

Cutter Suction Dredger
