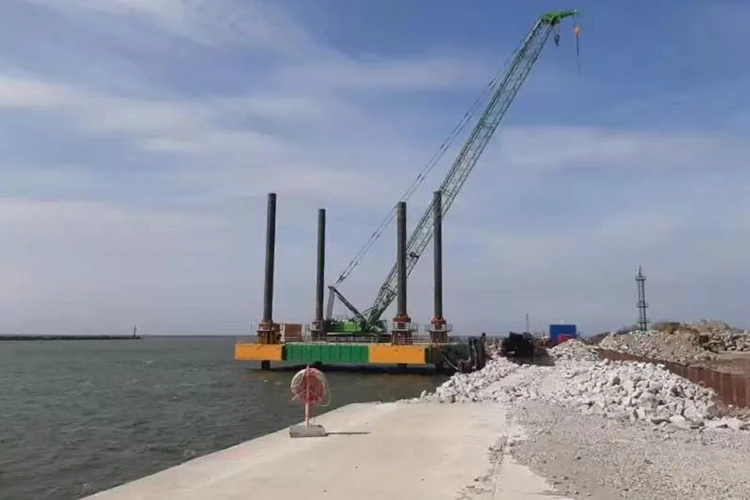

Jack Up -tuulipuiston asennusalusta

HAIDING SHIPYARD on luotettu Kiinan toimittaja maailmanlaajuisille meriurakoitsijoille, ja se suunnitteli Jack Up Wind Farm -asennusalustan suojaamaan raskaita turbiinien kohdistusta aaltoliikkeeltä. 800 tonnin kaksoisvinssinen nosturi (±0,1 metrin tahdistus) toimii ±0,05° automaattisesti tasoittuvan hydrauliikan kanssa CCSB-teräsrungossa kannen heilumisen estämiseksi.

Miksi offshore-tuulikehittäjät ovat siirtymässä pois kelluvista nostureista?

Merituuliteollisuus on oppinut kalliin läksyn: vaikka kelluvat nosturialukset ovatkin joustavia veden syvyydessä, niitä rajoittaa pohjimmiltaan aaltojen aiheuttama liike. Aalloissa heiluva kelluva nosturi ei pysty saavuttamaan millimetritason kohdistusta, joka vaaditaan tornin ja konepellin välisessä parituksessa. Jokainen aallon aiheuttama poikkeama lisää aikaa, riskiä ja kustannuksia asennusprosessiin.

Jack Up -tuulipuiston asennusalustamme eliminoi tämän muuttujan kokonaan. Nostamalla runkoa vedenpinnan yläpuolelle kiiltojaloilla – tämä ominaisuus antaa näille aluksille vaihtoehtoisen nimen – alusta muuttuu liikkuvasta laivasta kiinteäksi, vakaaksi työtasoksi. Tämä vakaus ei ole ylellisyyttä; se on edellytys 16 MW:n turbiinien asentamiselle, jossa konepelti painaa yksinään yli 600 tonnia ja se on telakoitava torniin, jonka koaksiaalisuuspoikkeama on alle 1 mm.

Yksi turbiinin asennusjakso tällä alustalla on ≤72 tuntia, mikä on 40 % tehokkuuden lisäys perinteisiin kelluviin nostureisiin verrattuna. 50 turbiinin tuulipuistossa, mikä tarkoittaa viikkoja säästävää alusaikaa ja miljoonia pienempiä charter-kuluja.

800 tonnin nosturiintegraatio: Rakennettu seuraavan sukupolven turbiinien käyttöön

Lavan ydinnostolaite on täyshydraulinen 360° kääntyvä nosturi, jonka suurin nimelliskapasiteetti on 800 tonnia 45 metrin työsäteellä. Pääkoukun nostokorkeus on ≥120 metriä, ja apukoukku yltää ≥150 metriin – riittävä välys 16MW:n turbiinikoneille (paino ≤600 tonnia) ja 70 metrin torniosille (yhden osan paino ≤300 tons).

Mikä tekee tästä nosturista eron tavallisista offshore-nostureista?

• Kahden vinssin synkroninen ohjaus±0,1 m:n synkronointitarkkuudella varmistaa, että nostettaessa epäsymmetrisiä kuormia – kuten naasellia, jossa on siirretty painopiste – molemmat vinssit kelaavat täydellisesti yhteen, mikä estää kuorman heilahtelun, joka voi vahingoittaa tornia tai vaarantaa henkilöturvallisuuden.

• Tuulivoimalakohtaiset levittimetmukautuvat erilaisiin koneen ja tornin spesifikaatioihin, kun taas hydrauliset nostolaitteet tarjoavat ±0,05 metrin säätötarkkuuden lopulliseen telakointiin.

• LasertasoitusliitännätTyöskentele alustan tasoitusjärjestelmän kanssa varmistaaksesi, että paaluperustuksen yläosan vaakasuora virhe on ≤0,1°, mikä eliminoi kalliiden korjausten tarpeen turbiinin asennuksen aikana.

Nosturi ei ole proomulle pultattu jälkikäteen; se on täysin integroitu alustan rakennesuunnitteluun, ja nosturin pohja-alue on suunniteltu ≥150kN/㎡ kannen kuorman ja jännityksen valvontapisteisiin (CCSB-teräslevyn jännitys ≤200MPa), jotka tarjoavat reaaliaikaista tietoa rakenteen eheydestä raskaiden nostojen aikana.

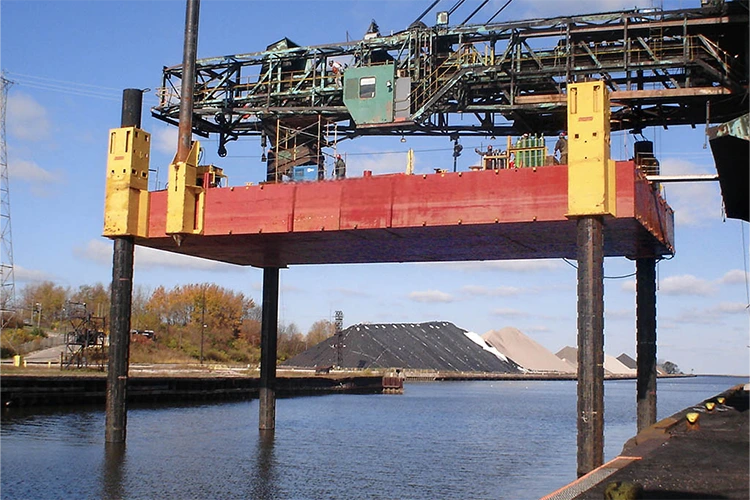

Mitä tapahtuu, kun alusta ei voi pysyä tasolla?

Tämä on kysymys, joka pitää projektipäälliköt hereillä öisin. 600 tonnin koneennostimen aikana tasosta poikkeava lava luo peräkkäisen vikariskin: nosturin kuorman säde muuttuu, torniin voi osua ja koko nosto keskeytyy, jolloin kuluu tuntikausia kallista aluksen aikaa.

Jack Up Wind Park -asennusalusta ratkaisee tämän kolmiakselisella kaltevuusanturilla (tarkkuus ±0,02°), joka on yhdistetty GPS+Beidou-kaksoispaikannusjärjestelmään (paikannustarkkuus ≤0,5m). Ennen jokaista nosturia taso asettuu automaattisesti tasalle ±0,05°:n tarkkuudella. Noston aikana järjestelmä kompensoi jatkuvasti tuulen ja aallon aiheuttamaa lavan kallistusta (kompensointinopeus ≤0,1m/min), mikä varmistaa, että pääkoneen nostopaikan poikkeama pysyy ≤0,5m.

Dynaaminen kuormituksen valvonta tarjoaa lisäturvaa. Erittäin tarkat kuormaanturit (tarkkuus ±1 %) ja vääntömomentin rajoittimet valvovat nostopainoa ja vääntömomenttia reaaliajassa. Järjestelmä hälyttää automaattisesti, kun kuormat lähestyvät 90 % nimelliskapasiteetista ja pysäyttää toiminnan väkisin, jos nimellisarvo ylittyy. Tämä ei ole teoreettinen turvaominaisuus – se on kiinteästi langallinen vikasuoja, joka on estänyt lukemattomia ylikuormitustapauksia offshore-operaatioissa.

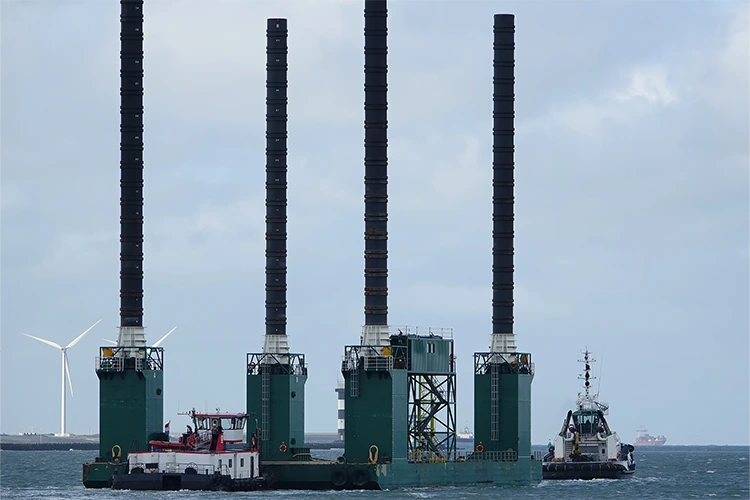

Tehdaslattiasta tuulipuistoon: Modulaarinen kuljetusetu

Yksi huomiotta jääneimmistä merituulen haasteista ei ole asennus – se on ennen kaikkea asennusalustan saaminen työmaalle. Perinteiset tuuliturbiinien asennusalukset (WTIV) ovat massiivisia yksiosaisia ​​runkoja, jotka vaativat syvänmeren satamat ja erikoistuneet kuivatelakat rakentamiseen ja kunnossapitoon.

Tässä Jack Up -tuulipuiston asennusalustassa on erilainen lähestymistapa. Rakenne on jaettu 7-9 osaan (päätaso, spud-jalkaosat, nosturimoduuli), joista jokainen on hitsattu CCSB-teräslevystä ja painaa enintään 150 tonnia. Tämä modulaarinen rakenne mahdollistaa:

• Maantie- ja rautatiekuljetus: Osat voidaan kuljettaa kuorma-autolla tai kiskoilla sisämaan kokoontumispisteisiin, mikä eliminoi tarpeen päästä syvänmeren satamaan valmistuksen aikana.

• Maailmanlaajuinen merenkulku: Osuudet kuljetetaan puoliksi upotetuilla aluksilla ja valtameriproomuilla projektikohteisiin ympäri maailmaa.

• Asennus paikan päällä: Laipat ja esijännitetyt pultit viimeistelevät kokoonpanon 12–18 päivässä käyttämällä kelluvia merinostureita – 30 % nopeammin kuin perinteisten WTIV-mallien käyttöönottojakso.

Syrjäisillä alueilla tai alueilla, joilla ei ole vakiintunutta offshore-infrastruktuuria, tämä modulaarinen lähestymistapa muuttaa aikoinaan logistisen painajaisen hallittavaksi, ennustettavaksi prosessiksi.

Rakennettu kestämään: CCSB-teräs ja syvänmeren kestävyys

Jack Up Wind Farm Installation Platformin päärakenne on valmistettu CCSB:n meriteräslevystä, materiaalista, jonka China Classification Society (CCS) on sertifioinut offshore-sovelluksiin. CCSB-teräs, jonka myötölujuus on ≥ 235 MPa ja vetolujuus 400–520 MPa, tarjoaa rakenteellisen jäykkyyden, jota vaaditaan raskaissa nostoissa, samalla kun se säilyttää iskunkestävyyden sitkeyden.

Yksityiskohtaiset tekniset parametrit

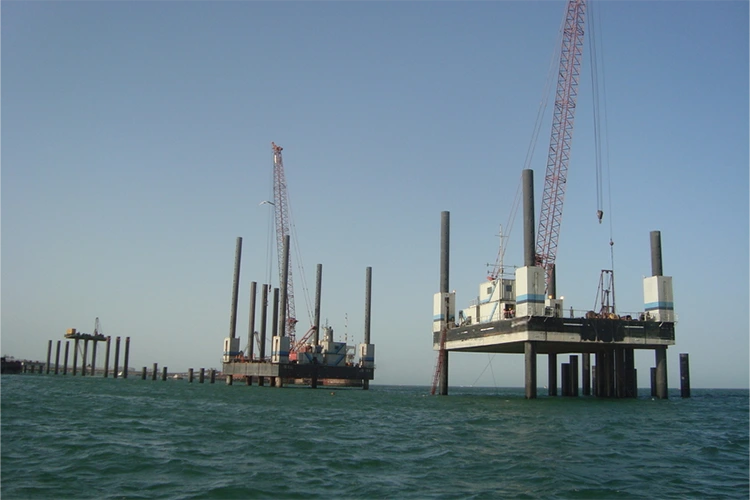

Missä tämä alusta tuottaa tuloksia?

Perustuksen tasoitus ja saumaus

Paalutuksen jälkeen alustan tasoitusjärjestelmä säätää perustuksen ±0,1° virheen tarkkuudella. CCSB-kannen teräslevyn vakaa kantavuus tukee 200 tonnin saumauslaitteita pitkiin töihin varmistaen, että perustusten lujuus täyttää suunnitteluvaatimukset.

16MW Nacelle-asennus

Etelä-Kiinan meren 80–100 metrin vedensyvyyden tuulipuistoissa alusta nostaa 16 MW:n turbiinikoneistoa, joka painaa 550–600 tonnia. Pääkoukun ≥120m nostokorkeus yhdistettynä hydraulisiin nostolaitteisiin (säätötarkkuus ±0,05m) mahdollistaa tarkan koneen kiinnittämisen torniin. Yhden koneen asennusjakso: ≤36 tuntia – 40 % tehokkaampi kuin kelluvat nosturialukset.

Offshore-tuulitoiminnan ja huoltotuki

Jack Up Wind Farm Installation Platform toimii tilapäisenä offshore-tuulivoiman O&M-tukiasemana, jossa säilytetään huoltokulutustarvikkeet (voiteluöljy, työkalut) ja päivittäiset tarvikkeet. Nosturi siirtää materiaaleja yksittäisille turbiinialustoille, mikä vähentää huoltoalusten matkoja ja parantaa O&M-tehokkuutta – tämä on erityisen arvokasta kaukaisissa syvänmeren tuulipuistoissa.

Räätälöinti ja lisäarvopalvelut

Parametrien ja toimintojen mukauttaminen

Säädä spud-jalan pituutta (jopa 150 m) ja nosturin kokoonpanoa tuulipuiston veden syvyyden perusteella (esim. päivitä 1 000 tonnin luokan nosturiin 20 MW:n turbiineille)

Napa-alueet: paksunna CCSB-teräslevy 70 mm:iin, lisää eristekerroksia, päivitä hydraulijärjestelmä -30 ℃ käynnistyskyvylle

Alueet, joissa on korkea lämpötila ja kosteus: optimoi ruosteenestopinnoite grafeenikerroksen lisäyksellä

Lisäarvopalvelut

CCSB-teräslevymateriaalin sertifiointi (yhteensopiva CCS-meriteräsvaatimusten kanssa)

Alustaluokitussertifikaatti (ABS/CCS/DNV) ja tuulivoimalaitosten käyttöluvat

Tuulivoimalaitosten tekninen tuki (nostosuunnitelman suunnittelu, laitteiden telakointisimulaatio)

Integroidut "alusta + asennus + O&M" -palvelut yhteistyössä tuulivoimakehittäjien kanssa

Usein kysytyt kysymykset

K: Mikä on suurin tuulen nopeus ja meren tila, jossa alusta voi toimia turvallisesti?

V: Lava on suunniteltu tuulenvastusluokkaan 12 asti, kun se on nostettuna nosturi tuulenpitävässä lukitustilassa. Kuitenkin offshore-tuuliturbiinien asennus suoritetaan tällä hetkellä suotuisissa sääolosuhteissa, koska on olemassa vaara, että nostojalka törmää merenpohjaan laskeutumisvaiheen aikana. Tietyissä projekteissa teemme paikkakohtaisia ​​arviointeja DNV- ja ISO 19905-1 -standardien mukaisesti määrittääksemme toiminnalliset säärajat merenpohjan olosuhteiden ja myrskymallien perusteella.

K: Miten alusta kuljetetaan, jos projektipaikalla ei ole pääsyä syvänmeren satamaan?

V: Jack Up -tuulipuiston asennusalusta on jaettu 7–9 osaan, joiden yhden osan enimmäispaino on ≤150 tonnia. Osuuksia voidaan kuljettaa maanteitse (kuorma-auto), rautateitse (juna) tai meritse (puolittain upotettavat alukset ja valtameriproomut). Asennus paikan päällä laipoilla ja esijännitetyillä pulteilla kestää 12–18 päivää. Tämä modulaarinen lähestymistapa eliminoi tarpeen päästä syvänmeren satamaan valmistuksen aikana ja mahdollistaa toimituksen lähes mihin tahansa rannikkoprojektiin maailmanlaajuisesti.

K: Mitä huoltoa spud-jalat vaativat syvänmeren ympäristöissä?

V: Spud-jalkateline on karkaistua ja karkaistua CCSB-teräslevyä, jonka kovuus on ≥200HB, mikä tarjoaa 25 vuoden käyttöiän syvänmeren ympäristöissä. Vuotuiset huoltokustannukset ovat 25 % pienemmät kuin perinteisillä asennusaluksilla. Vedenalainen rakenne hyötyy syvänmeren raskaasta korroosionestopinnoitteesta ja katodisuojauksesta, joka tarjoaa 15 vuoden korroosion keston. Suosittelemme vuosittaisia ​​tarkastuksia neljännesvuosittaisilla etätarkastuksilla osana koko elinkaaren huolto-ohjelmaamme.

K: Voidaanko alusta sovittaa yli 16 MW turbiineille?

V: Kyllä. Vaikka vakiokokoonpano tukee 16 MW:n turbiineja (nacelle ≤600 tonnia, torniosa ≤300 tonnia), tarjoamme nostureiden päivityksiä 1 000 tonniin asti 20 MW:n ja suurempiin turbiineihin. Alustan modulaarinen rakenne mahdollistaa nosturimoduulin vaihdon ilman rakenteellisia muutoksia päärunkoon. Olemme onnistuneesti toimittaneet mukautettuja kokoonpanoja asiakkaille, joilla on erityisiä turbiinivaatimuksia – ota yhteyttä suunnittelutiimiimme ja kerro projektisi tiedot.
