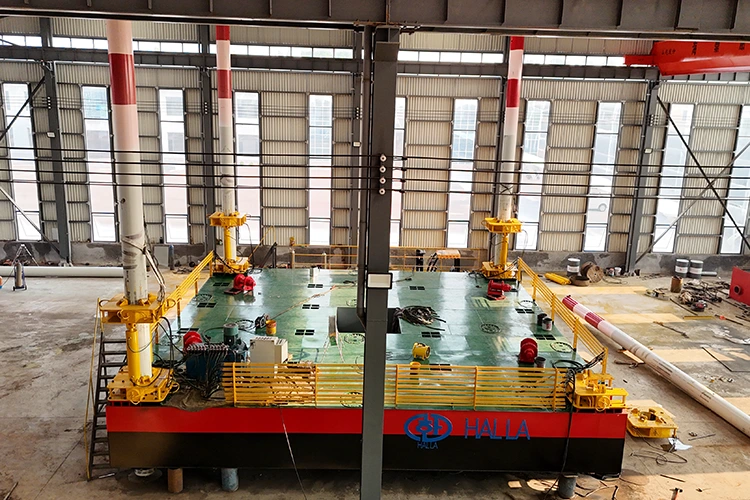

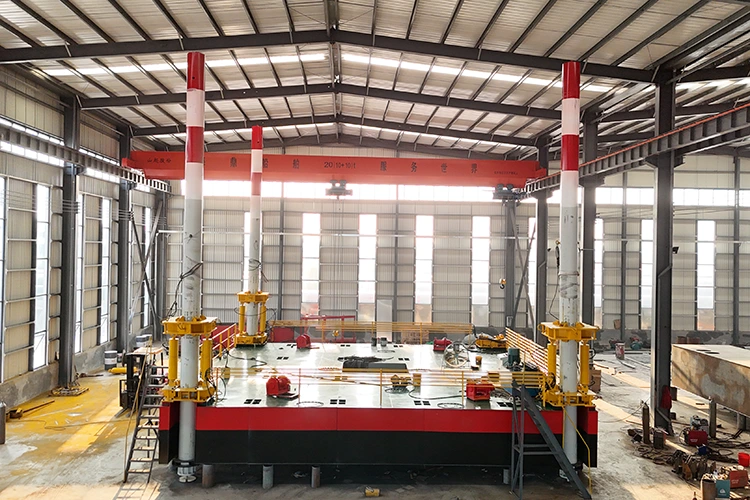

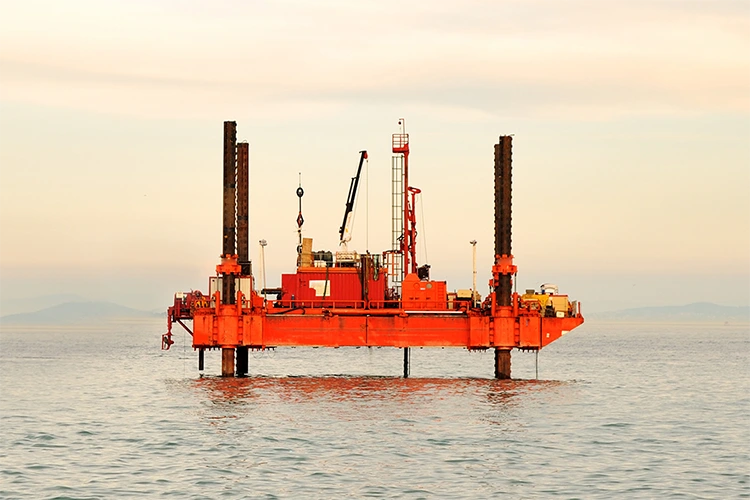

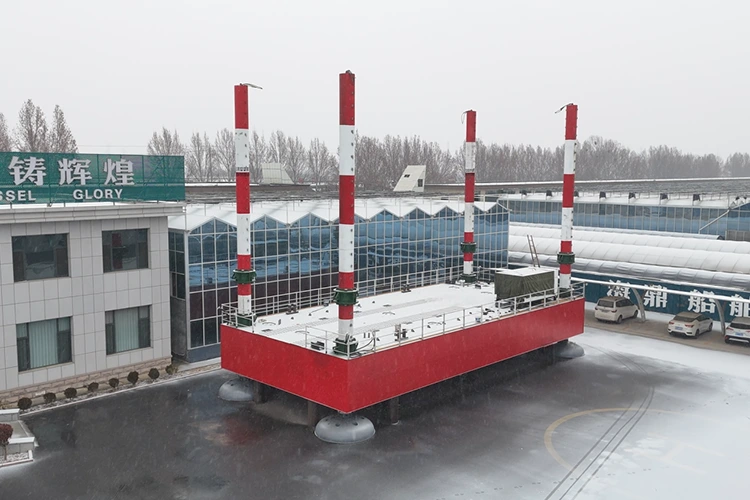

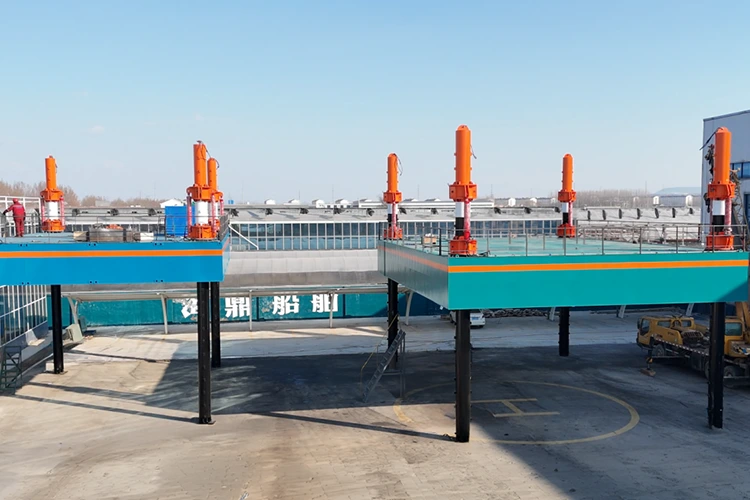

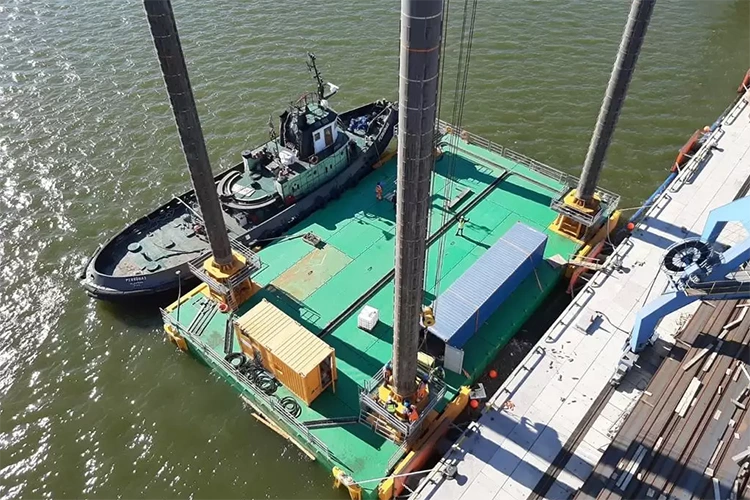

Jack Up -työalusta

Erillisten proomujen vuokraus jokaista projektivaihetta varten nostaa päivittäisiä hintoja ja vaikeuttaa offshore-logistiikkaa. Tämä itsestään nouseva järjestelmä, joka on peräisin suoraan HAIDING SHIPYARD Jack Up Working Platform Kiinan toimittajatiloista, eliminoi kaluston redundanssin standardoitujen kannen lukkojen avulla. Kuljettajat vaihtavat toiminnallisia moduuleja yhdessä vakaassa rungossa tukeakseen paalutus-, vaiheistus- ja injektointia yhdellä välineellä.

Projektipäällikön ongelma: omaisuus, joka toimii vain yhden viikon kuukaudessa

Sinulla on 12 kuukauden offshore-rakennusohjelma. Nosturiproomulla on kiire neljä kuukautta. Muun ajan se joko odottaa materiaaleja, odottaa säätä tai odottaa seuraavaa työpakettia. Mutta maksat silti charter-korkoa - usein 50 000–80 000 dollaria päivässä.

Työalusta muuttaa tätä aritmetiikkaa:

Jokainen Jack Up Working Platform -kytkin kestää kaksi päivää. Vaihtoehto – erillisen proomun, nosturialuksen ja majoituskohteen pitäminen paikan päällä – maksaisi kolminkertaisesti ja sitoisi kolminkertaisen merenkulun koordinoinnin.

Mitä "moduulin vaihto" todellisuudessa tarkoittaa kannella

Moduulin käyttöliittymä ei ole monimutkainen suunnittelutehtävä. Hydrauliset lukot yhdistävät moduulin pohjarungon alustan kanteen. Tavallinen nosturi nostaa moduulin pois, laskee seuraavan alas ja lukot lukittuvat. Ei hitsausta. Ei hiontaa. Ei rakenteellista uudelleensertifiointia vaihtosopimusten välillä.

Kolme ydinmoduulia kattavat 90 % offshore-projektien tarpeesta:

Lisäliitännät sisältävät asuinmökit (20–50 henkilöä), generaattorihyttejä (500–1000 kW) ja tutkimusmökkejä, joissa on vedenlaadun ja sään seurantalaitteet. Nämä eivät ole pysyviä asennuksia – ne tulevat ja menevät työn määräämällä tavalla.

Asemointi ja vaaitus: Ero "tarpeeksi lähellä" ja "täsmälleen" välillä

Nosturinosturi ei vaadi millimetrin tarkkuutta. Betonin saumaus tekee. Alusta käyttää kaksiakselista kaltevuusanturia (tarkkuus ±0,05°) ja GPS+Beidou-paikannusjärjestelmää (vaakasuuntainen tarkkuus ≤1m). Automaattinen vaaitus pitää kannen kallistuksen ±0,1°:ssa. Kun kaadat 2 metrin halkaisijaltaan olevaa laastikorkkia, tämä 0,1° tarkoittaa alle 2 mm:n kaltevuutta kaatoalueen poikki – selvästi määrittelyn sisällä.

Hitsausta varten HAIDING SHIPYARD Jack Up Working Platform lisää sisäänvedettävät tukijalat moduulin kohdalle. Kumpikin jalka työntyy alas ≥300 kN voimalla, tuki kannen runkoa vasten ja eristää työpinnan nosturin heilahtelujen tai aaltokuormien aiheuttamasta rungon taipumisesta. Hitsauksen pystysuunnassa pysyy alle 1 mm 3 metrin hitsisaumalla, mikä tarkoittaa vähemmän NDT-hylkyjä ja vähemmän jälkikäsittelyä.

Jalat, jotka eivät taistele merenpohjaa vastaan

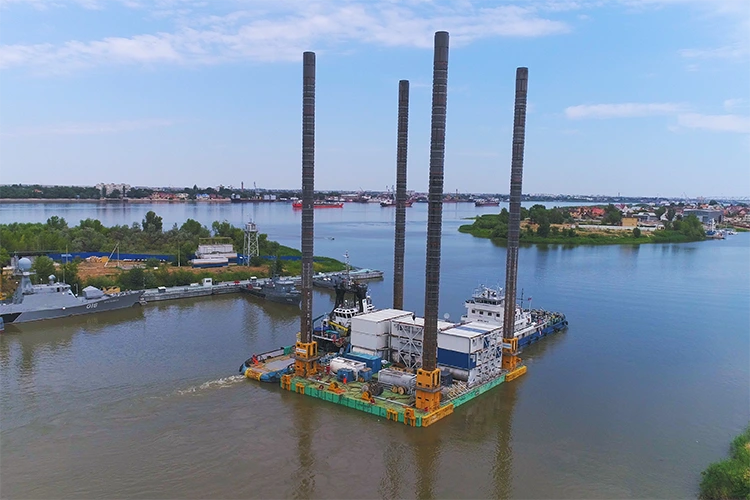

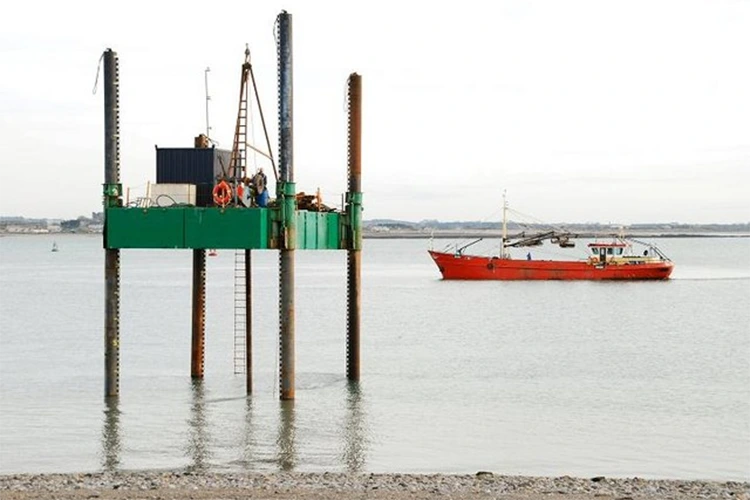

Kolme tai neljä ristikkotyyppistä jalkaa (halkaisija 2,5–3,0 metriä, CCSB-teräs) – määrä riippuu vakausvaatimuksista ja hyötykuorman jakautumisesta. Jalan pituus leikataan tilauksesta:

Spud-tölkit ovat laajennettavia, kosketuspinta-ala ≥60m² ja mitoitamme ne geoteknisen selvityksen mukaan. Pehmeä savi saa suuremman jalanjäljen; jäykkä hiekka tunkeutuu syvemmälle. Jalkatelineet on jäähdytetty ja karkaistu ≥200HB:iin, mikä antaa 20 vuoden käyttöiän suolaisessa vedessä ennen kuin telineet tarvitsevat isompaa korjausta.

Nostonopeus on 0,3–0,5 m/min täydellä kuormalla – riittävän nopea äkillisen myrskyn poistamiseen, riittävän hidas nostojärjestelmän hydraulisen iskun välttämiseksi. Tuulen luokitus on Grade11, aallon sietokyky jopa 5 metriä ja virran nopeus jopa 2 solmua. Nämä eivät ole teoreettisia rajoja; niitä on havaittu monsuunioperaatioiden aikana Etelä-Kiinan merellä ja talviporauksen aikana Bohain lahdella.

Kuinka 100 tonnin moduulit liikkuvat pihalta toiselle ilman raskaita nostoaluksia?

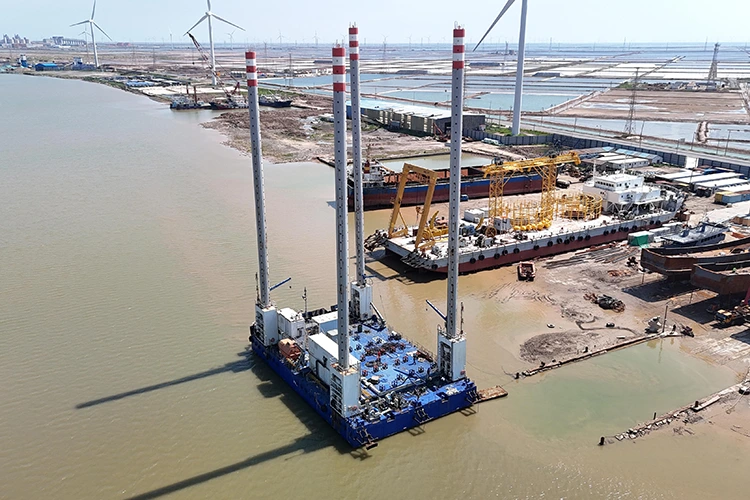

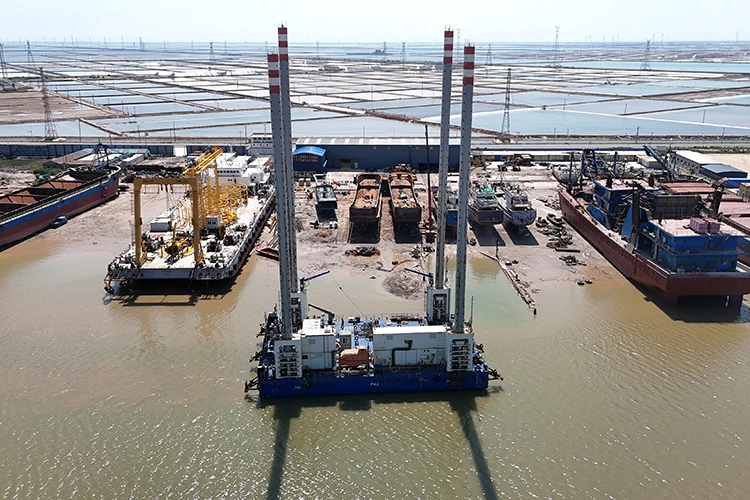

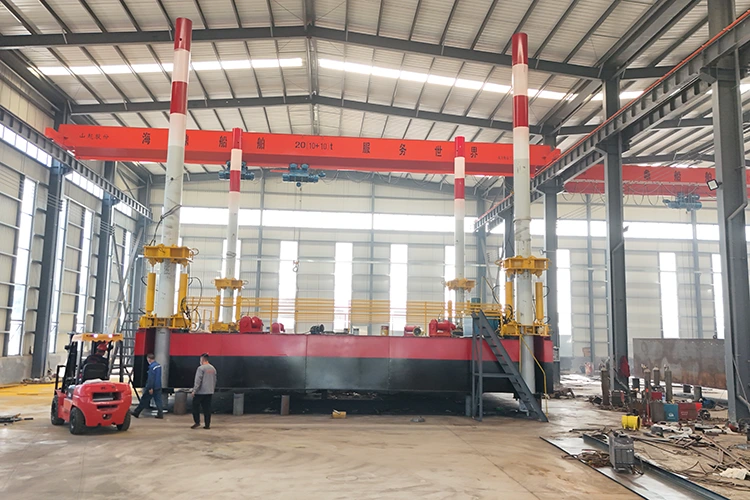

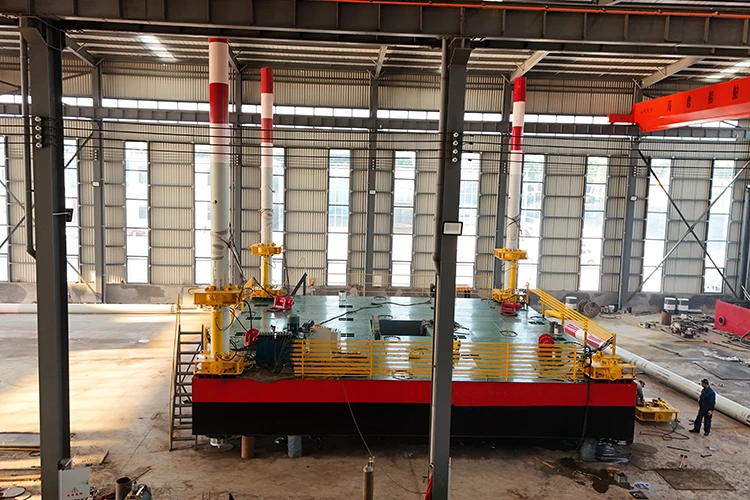

Jack Up Working Platform on valmistettu 5–7 osasta. Yhden osan enimmäispaino on 100 tonnia, mikä on useimpien satamanostureiden ja tavallisten raskaiden alusten nostokapasiteetin sisällä. Osuudet kuljetetaan kuorma-autolla, rautateitse tai meriproomulla – ei erityislupia, ei saattueita.

Paikan päällä tehtävässä asennuksessa käytetään laippaliitoksia esijännitetyillä pulteilla. Hitsausta vaaditaan vain ei-rakenteisissa kohteissa, kuten kaiteet ja kaapelihyllyt. Kelluva nosturi asettaa jokaisen osan paikoilleen, ja kokoonpanohenkilöstö kiristää pultit spesifikaatioiden mukaan. Kokonaisaika osan saapumisesta täysin takiloituun alustaan: 8–12 päivää. Verrattuna perinteiseen kiinteään nostimeen, joka hinataan ulos pihalta ja vaatii usein 15–20 päivää merikiinnitystä ja käyttöönottoa saapumisen jälkeen, tämä menetelmä säästää 40 % käyttöönottoikkunasta.

CCSB-teräs: ei spesifikaatio, vaan vaatimus

CCSB meriteräslevy on koko primäärirakenteen materiaalistandardi. Pääpalkit ovat ≥40mm paksuja, myötöraja ≥235MPa. Moduulialueiden kannen pinnoitus on kulutusta kestävä variantti (≥30 mm), joka käsittelee tela-alustaisten laitteiden ja liukuvien kuormien kulumisen.

Korroosiosuojaus on kaksikerroksinen: syvänmeren raskas pinnoite kaikissa veden yläpuolella olevissa rakenteissa sekä uhrautuva anodijärjestelmä vedenalaisille komponenteille. Yhdessä ne tarjoavat 15 vuoden suojan ennen ensimmäistä suurta kuivatelakointia. Matalissa lämpötiloissa CCSB-levy on iskutestattu 27 J:iin -20 °C:ssa, mikä kattaa talvitoiminnot Bohainmerellä ja vastaavilla kylmän veden alueilla.

Yksityiskohtaiset tekniset parametrit

Missä modulaarinen kansikonsepti on osoittautunut arvokkaaksi?

Tuulipuiston rakentamisen tuki – Jiangsun ja Fujianin rannikot. Vaihe yksi: nostomoduuli paalujen sijoittamista varten. Vaihe kaksi: rakennusmoduuli perustusten ympärille injektointiin. HAIDING SHIPYARD Jack Up Working Platform pysyi paikalla kuusi kuukautta ja vaihtoi moduulit kahdesti poistumatta paikalta. Kaaton tasaisuus pidettiin ±0,3 metrissä 50 metrin pituisten laastikankien kohdalla.

Putkilinjan ylitystuki — Qiongzhoun salmi. Nostomoduuli (100 tonnin nosturi) ja varastomoduuli (500 m³:n tila) pinnoitetut putkenosat putkenlaskualukselle. Lavan paikannustarkkuus piti putken luovutuspisteet 0,5 metrin säteellä putkenlaskurampista, mikä lyhensi putkenlaskualuksen odotusaikaa kolmanneksella.

Hätätilanne öljyvuotoon — Bohai Bay. Alusta otetaan käyttöön 12 päivän sisällä varastoosastoista. Varustettu öljynkeräimillä ja varastosäiliöillä sekä asuinhyteillä vastausmiehistölle. Grade 11 -tuuliluokitus mahdollisti jatkuvan luisumisen kahden viikon myrskyjakson ajan, joka katkaisi kaikki muut reagointialukset.

Alustan korjaustuki — Itä-Kiinan meri. Huoltomoduuli, jossa on hydrauliset työkalut ja testauslaitteet. Lavan jäykkä kansi (sisäänvedettävät tukijalat kytkettyinä) mahdollisti vaurioituneen moduulin tarkan kohdistustyön, kun taas asuintilat pitivät korjaushenkilöstön paikalla koko 18 päivän ajan.

Räätälöintiasetukset

Jalkojen pituus ja tölkin koko sopivat merenpohjaan ja veden syvyyteen. Polaari- tai talviolosuhteisiin lisäämme hydraulinesteen lämmittimet ja kannen eristyksen. Trooppisia ympäristöjä varten päivitämme pinnoitteen grafeenikerroksella, joka kestää UV-säteilyä ja korkeaa kosteutta.

Hoidamme CCSB-materiaalisertifioinnin, ABS/CCS/DNV-luokituksen ja toimitamme käyttäjille täydelliset kuormakaaviot ja vakauslaskelmat jokaiselle moduulikokoonpanolle. Jos projektisi tarvitsee mukautetun moduulin – kaivon testipaketin, sukellustukijärjestelmän tai nosturin, jossa on pidempi puomi – voimme suunnitella käyttöliittymän ja toimittaa moduulin avaimet käteen -periaatteella.

Usein kysytyt kysymykset

K: Voiko alusta toimia moduulin kanssa, jonka jo omistamme toiselta toimittajalta?

V: Kyllä, jos moduulin peruskehys vastaa standardiliityntämittojamme ja sen painopiste on sallitun rajan sisällä. Voimme toimittaa liitäntäpiirustuksen ja pulttikuvion, jotta valmistajasi voi rakentaa yhteensopivan pohjan. Vaadimme moduulin painojakauman ja dynaamisten kuormitusominaisuuksien rakenteellisen tarkastuksen ennen asennusta.

K: Mikä on tyypillinen läpimenoaika moduulien vaihtojen välillä?

V: Vakiomenettely – nosturi moduulin irti, aseta seuraava, kytke hydraulilukot ja suorita toiminnan testaus – kestää ≤48 tuntia. Olemme tehneet sen 36 tunnissa valmiin kannen ja kelluvan nosturin ollessa paikallaan. Pisin osa on yleensä toimintatesti, ei fyysinen vaihto.

K: Kuinka alusta säilyttää vakauden, kun raskas moduuli nostetaan pois?

V: Spud-jalat pysyvät kiinnitettyinä merenpohjaan koko vaihdon ajan. Lavan kokonaispaino muuttuu, mutta kansi pysyy samalla korkeudella. Jack Up Working Platformin vakauslaskelmamme huomioivat kevyimmät ja raskaimmat moduuliyhdistelmät, ja vaaitusjärjestelmä säätää jalkojen paineita reaaliajassa pitämään ±0,1° kallistuksen kuorman siirtymisestä riippumatta.

K: Sopiiko alusta pitkäaikaiseen käyttöön yhdessä paikassa vai onko se suunniteltu toistuviin siirtoihin?

V: Molemmat. Jack Up Working Platformin jalkatelineet ja nostojärjestelmä on mitoitettu 20 vuoden jaksolliseen käyttöön. Projekteissa, jotka pysyvät samassa paikassa usean kauden ajan, suosittelemme jalkatelineiden vuotuista tarkastusta ja pinnoitteen korjausta. Projekteissa, jotka liikkuvat muutaman viikon välein, 0,3–0,5 m/min nostonopeus mahdollistaa tehokkaan siirron aiheuttamatta liiallista kulumista nostovälineille.
