HAIDING TELAKKAkehittääJack Up Living Quarter -alustaintegroituna offshore-majoitus- ja tukiratkaisuna vaativiin meriprojekteihin. Veden syvyyteen 3–100 m suunniteltu taso, johon mahtuu jopa 100 henkilöä ja se tukee jopa 3 000 tonnin kokonaiskuormaa yhdistäen majoituksen, ruokailun, toimistot, lääketieteelliset tilat, hätäjärjestelmät, makean veden varastoinnin ja virtalähteen yhdeksi itsestään nousevaksi rakenteeksi.
Nykyaikaisen offshore-asumisen ratkaisun on tarjottava muutakin kuin perusasumista. Öljy- ja kaasukentillä, offshore-tuulihankkeissa, merenalaisen rakentamisen, pelastusoperaatioissa ja muissa merenkulkuprojekteissa työskentelevän henkilöstön on ehkä pysyttävä avomerellä viikkoja tai kuukausia. Oikein suunniteltu Jack Up Living Quarter Platform tarjoaa vakaan korkean työympäristön ja yhdistää majoituksen, ruokapalvelut, lääketieteellisen tuen, hätäsuojauksen, apuohjelmat ja toimintatilat. HAIDING SHIPYARDin alusta on suunniteltu modulaarisen rakenteen, säädettävien spud-jalkojen, itsenäisten apuohjelmien, ympäristövalvonnan ja offshore-käyttöönoton vaatimusten ympärille. Sen konfiguroitava suunnittelu antaa projektin omistajille mahdollisuuden sovittaa majoituskapasiteetti, veden syvyys, kannen kuormitus, tehovaatimukset ja tukitilat tiettyihin projektiolosuhteisiin.
Sisällysluettelo
- Mikä on Jack Up Living Quarter -alusta?
- Miksi se on tärkeää offshore-projekteille?
- Kuinka alusta on suunniteltu offshore-asumiseen?
- Tärkeimmät tekniset tiedot
- Mitkä ovat tärkeimmät toiminnalliset edut?
- Missä sitä voidaan käyttää?
- Mitä ostajan tulee ottaa huomioon ennen tilaamista?
- Usein kysytyt kysymykset

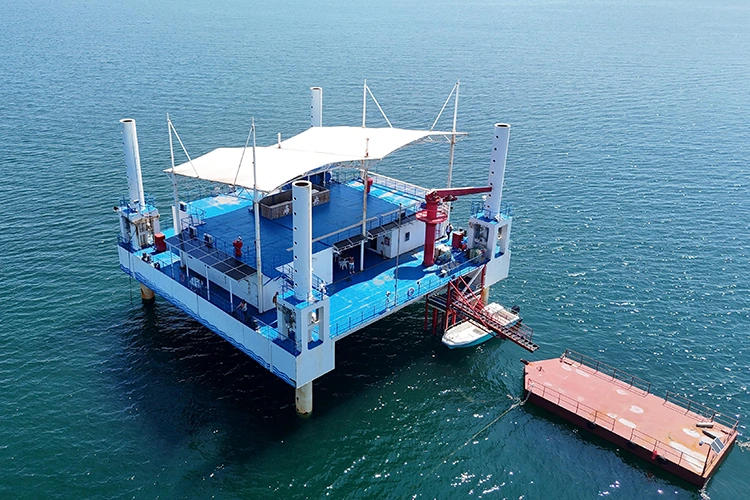

Mikä on Jack Up Living Quarter -alusta?
Jack Up Living Quarter -alusta on itsestään nouseva offshore-alusta, joka on suunniteltu tarjoamaan pitkäaikaista majoitusta ja tukitiloja merellä työskenteleville henkilöille. Perinteisistä kelluvista majoitusaluksista poiketen nostolaite nostaa päälavan vedenpinnan yläpuolelle sen jälkeen, kun se on sijoitettu projektipaikalle.
Tämä kokoonpano luo erityisen korkean elinympäristön, joka voi sisältää makuuhuoneita, ruokailutiloja, toimistoja, virkistysalueita, sairaanhoitohuoneita, hätäsuojia, apujärjestelmiä ja laitetiloja. HAIDING SHIPYARDin tuotespesifikaatioiden mukaan sen lava on konfiguroitu 3–100 metrin syvyyteen, mukautettavissa olevilla spud-jalkojen pituuksilla 20–100 metriä ja majoitustilaa jopa 100 henkilölle.
Alusta soveltuu erityisen hyvin kohteisiin, joissa offshore-henkilöstön on pysyttävä lähellä toimintapaikkaa ilman, että se on täysin riippuvainen päivittäisistä kuljetuksista tai säännöllisistä toimitusalusten liikkeistä.
Miksi se on tärkeää offshore-projekteille?
Offshore-projektit kohtaavat usein rajallisen tilan, muuttuvat sääolosuhteet, pitkiä kuljetusmatkoja ja monimutkaista logistiikkaa. Asumisesta tulee siksi osa koko projektin infrastruktuuria eikä vain työntekijöiden yöpymispaikkaa.
Hyvin suunniteltu asuinaluealusta voi keskittää useita tukitoimintoja:
- Majoitus:Muokattavissa yhden ja kahden hengen huoneet pitkäaikaiseen henkilöstöasumiseen.
- Ruokailu:Ruokailu- ja ruokavarastotilat offshore-miehistöille.
- Toiminnot:Toimistot ja kokoustilat päivittäiseen projektien koordinointiin.
- Lääketieteellinen tuki:Omat hoito- ja hätäapualueet.
- Hätäsuojaus:Hätäsuoja, palontorjunta, varavirta ja valvontajärjestelmät.
- Apuohjelmat:Makean veden varastointi-, sähköntuotanto-, ilmastointi- ja puhdistusjärjestelmät.
Yhdistämällä nämä toiminnot yhteen suunniteltuun alustaan, projektioperaattorit voivat luoda organisoidumman offshore-tukipohjan porausta, rakentamista, huoltoa, asennusta tai hätätoimia varten.
Kuinka alusta on suunniteltu offshore-asumiseen?
Modulaarinen majoitus
Olohuone voidaan järjestää useaan eri tasoon. HAIDING SHIPYARD -kokoonpanossa käytetään 3-4-kerroksista modulaarista olohuonetta, jonka kokonaispinta-ala on noin 1 200-1 500 m². Majoitusjärjestelyssä voi olla noin 50 huonetta, kun taas yleisissä tiloissa voi olla ruokala, toimistot, kokoustilat, kuntosali, lukusali ja audiovisuaalinen tila.
Hallittu sisäympäristö
Pitkäaikainen offshore-asuminen vaatii huomiota lämpötilaan, kosteuteen, ilmanvaihtoon ja ilmanlaatuun. Alustassa on keskusilmastointi- ja ilmanpuhdistusjärjestelmät. Määritelty sisälämpötila-alue on noin 22–26°C ja kosteussäätö 40–60 %, mikä tukee yhtenäisempää sisäympäristöä muuttuvista meriolosuhteista huolimatta.
Integroitu hätätuki
Offshore-asuntojen on myös tuettava hätätoimia. Lavan suunnittelu sisältää lääkintähytin, hätäsuojan, palontorjuntalaitteet, varageneroinnin, valvontajärjestelmät ja manuaaliset hätänostolaitteet. Nämä järjestelmät voidaan integroida projektin toiminta- ja luokitusvaatimusten mukaan.
Spud-jalan mukautuva
Itsekohottava rakenne käyttää ristikkotyyppisiä poikkileikkausjalkoja. Määritetty jalan halkaisija on noin 2,5–3,0 m, ja jalan pituus on säädettävissä 20–100 m. Tämä mahdollistaa alustan kokoonpanon mukauttamisen erilaisiin veden syvyysvaatimuksiin ja merenpohjan olosuhteisiin.
Mitkä ovat tärkeimmät tekniset tiedot?
Tekniset parametrit ovat olennaisia arvioitaessa offshore-asuntoalustaa, koska veden syvyys, hyötykuorma, mitat, jalkojen kokoonpano, virtalähde ja turvajärjestelmät vaikuttavat suoraan projektin soveltuvuuteen.
| Parametri | Erittely | Projektin merkitys |
|---|---|---|
| Sovellettava veden syvyys | 3-100 m | Tukee erilaisia offshore-toimintaympäristöjä |
| Alustan pituus | 50-70 m | Tarjoaa tilaa majoitus- ja tukimoduuleille |
| Alustan leveys | 20-25 m | Tukee monikäyttöistä kansisuunnittelua |
| Spud jalat | 3 ristikkotyyppistä jalkaa | Tarjoaa itsensä nousevan kyvyn |
| Spud jalan pituus | 20-100 m | Mukautuva veden syvyyden projektointiin |
| Nostonopeus | 0,3–0,5 m/min | Tukee ohjattuja korkeustoimintoja |
| Alustan kokonaiskuormitus | Jopa 3000 tonnia | Mahdollistaa majoituksen, laitteet, tarvikkeet ja apuohjelmat |
| Majoituskapasiteetti | Jopa 100 henkilöä | Sopii keskikokoisille offshore-miehistöille |
| Makean veden varastointi | 200 m³ | Tukee laajennettua offshore-toimintaa |
| Sähköntuotanto | 2 × 500 kW dieselgeneraattorit | Tarjoaa ensisijaisen ja valmiustilan sukupolven |
| Aurinkoenergiaapu | 100 kW aurinkosähköjärjestelmä | Tarjoaa uusiutuvaa apuvoimaa |
| Tasoitustarkkuus | ±0,1° | Auttaa ylläpitämään vakaata elinympäristöä |
| Alustan materiaali | CCSB meriteräslevy | Suunniteltu meren rakennesovelluksiin |
Nämä luvut edustavat viitattua alustakokoonpanoa. Todelliset tekniset parametrit tulee vahvistaa projektin veden syvyyden, merenpohjan olosuhteiden, luokitusvaatimusten, majoitusvaatimusten ja sovellettavien offshore-määräysten mukaisesti.
Mitkä ovat tärkeimmät toiminnalliset edut?
1. Stable Elevated Accommodation
Sijoittamisen ja nostamisen jälkeen alusta tarjoaa oman asuinrakenteen veden yläpuolelle. Tämä kokoonpano erottaa majoitusalueen suorasta kosketuksesta merenpinnan kanssa ja luo vakaan pohjan henkilöstön tukitiloille.
2. Vähentynyt riippuvuus ulkoisesta logistiikasta
Makean veden varastointi, kylmävarasto, varmuuskopiointi ja integroidut asumistilat voivat pidentää ulkoisten syöttötoimintojen väliä. Tämä on erityisen hyödyllistä projekteissa, joissa kuljetus rannalle ja rannalta vie aikaa tai riippuu säästä.
3. Modulaarinen kuljetus ja kokoonpano
Alusta voidaan jakaa useisiin kuljetettaviin osiin. Viittauskokoonpano koostuu noin viidestä seitsemään pääosasta, jolloin komponentit voidaan kuljettaa sopivilla proomuilla tai puoliksi upotettavilla aluksilla ja koota projektipaikalla.
4. Avainjärjestelmien helpompi huolto
Modulaariset laitejärjestelyt voivat yksinkertaistaa valittujen järjestelmien, kuten generaattoreiden, makean veden käsittelylaitteiden ja ilmastointikomponenttien, vaihtamista. Tämä lähestymistapa voi lyhentää yksittäisten laitemoduulien eristämiseen ja vaihtamiseen tarvittavaa aikaa.
5. Monitoiminen offshore-tuki
Sen sijaan, että käytettäisiin erillisiä tiloja majoitusta, toimistoa, lääketieteellistä tukea, ruokailua ja hätäapua varten, nämä toiminnot voidaan integroida yhdeksi alustaasetelmaksi. Tämä on arvokasta, kun kansitila ja offshore-logistiikka ovat rajalliset.
Missä sitä voidaan käyttää?
Jack Up Living Quarter -alusta voidaan konfiguroida erilaisiin offshore-projekteihin, joissa henkilöstö tarvitsee laajennettua majoitusta ja tukea paikan päällä.
- Offshore-öljy ja kaasu:Tarjoaa asumis-, ravintola-, toimisto- ja hätäapua poraus- ja tuotantohenkilöstölle.
- Merituuli:Tukee asennus-, tarkastus-, huolto- ja rakennusryhmiä, jotka työskentelevät offshore-tuuliprojektien parissa.
- Syvänmeren suunnittelu:Tarjoaa majoitusta laivanrakennus- ja merenalaisille rakennustyömiehille.
- Putkiston korjaus:Luo väliaikaisen offshore-tukikohdan vedenalaisten putkistojen kunnossapitotoimien lähelle.
- Laivan pelastus:Tarjoaa väliaikaista majoitusta ja apupalvelua hätäpelastusryhmille.
- Pelastustoimi merillä:Voidaan konfiguroida nopeaa käyttöönottoa varten, kun tarvitaan väliaikaista henkilöstön majoitusta.
Esimerkiksi viitattu HAIDING SHIPYARD -konfiguraatio on suunniteltu tukemaan henkilöstön pitkäaikaista oleskelua noin 30 - 180 päivää riippuen projektijärjestelystä ja toimintaolosuhteista.
Mitä ostajan tulee ottaa huomioon ennen tilaamista?
Offshore-asumisen alustan valitseminen vaatii muutakin kuin majoituskapasiteetin vertailua. Ostajien tulee toimittaa valmistajalle yksityiskohtaiset projektitiedot, jotta rakenne- ja käyttöjärjestelmät voidaan suunnitella oikein.
- Veden syvyys:Vahvista pienin ja suurin käyttöveden syvyys ja tarvittava spud-jalan pituus.
- Merenpohjan olosuhteet:Toimita saatavilla olevat geotekniset tiedot sopivien tölkki- ja perustusjärjestelyjen määrittämiseksi.
- Henkilöstökapasiteetti:Määritä normaali miehistön koko, käyttöaste ruuhka, huonekokoonpano ja toimintajakso.
- Ympäristöolosuhteet:Harkitse tuulta, aaltoja, lämpötilaa, korroosiolle altistumista ja muita paikkakohtaisia olosuhteita.
- Kannen lastaus:Laske majoitus-, varuste-, makean veden, ruoan, polttoaineen ja käyttökuorman vaatimukset.
- Sähkön kysyntä:Määritä sähkön, makean veden, jäteveden, LVI-, viestintä- ja hätävirtavaatimukset.
- Luokitus:Vahvista sovellettava meriluokitus ja hankekohtaiset lakisääteiset vaatimukset ennen lopullista suunnittelua.
- Kuljetus:Suunnittele osien mitat ja nostopainot käytettävissä olevien kuljetus- ja asennuslaitteiden ympärille.
Selkeä tekninen eritelmä hankintaprosessin alussa auttaa valmistajaa kehittämään alustan, joka sopii todelliseen offshore-toimintaympäristöön yleisen konfiguraation sijaan.
Usein kysyttyjä kysymyksiä Jack Up Living Quarter -alustoista
1. Kuinka monta ihmistä Jack Up Living Quarter Platform voi majoittaa?
Mainitussa HAIDING SHIPYARD -kokoonpanossa on nimellinen majoituskapasiteetti jopa 100 hengelle. Todellista lukumäärää voidaan säätää huoneen pohjaratkaisun, ruokailukapasiteetin, käyttötarpeiden, turvallisuusjärjestelyjen ja projektin spesifikaatioiden mukaan.
2. Missä veden syvyydessä lava voi toimia?
Viittausmalli on tarkoitettu noin 3–100 metrin meriveden syvyyteen, ja spud-jalkojen pituudet ovat räätälöitävissä välillä 20–100 metriä. Lopullinen soveltuvuus riippuu merenpohjan olosuhteista ja projektikohtaisesta suunnitteluanalyysistä.
3. Mitä tiloja voidaan sisällyttää?
Tyypillisiä tiloja ovat asuntot, kylpyhuoneet, ruokailutilat, ruokavarastot, toimistot, kokoushuoneet, virkistysalueet, lääketieteelliset huoneet, hätäsuojat, LVI-järjestelmät, makean veden varastointi, sähköntuotanto, palontorjunta ja valvontajärjestelmät.
4. Voidaanko asuintiloja mukauttaa?
Kyllä. Modulaarinen rakenne mahdollistaa asuntojen sijoittelun, huonenumerot, toimistotilat, sähköjärjestelmät, tehokapasiteetin, hätätilat ja muut moduulit konfiguroinnin projektin käyttötarpeiden mukaan.
5. Miten alusta kuljetetaan?
Mainittu alusta voidaan jakaa useisiin osiin kuljetusta varten. Kuljetukseen ja offshore-asennukseen voidaan harkita hankkeen sijainnista ja osien mitoista riippuen sopivia valtameriproomuja tai puoliksi upotettuja aluksia.
6. Soveltuuko alusta pitkäaikaiseen offshore-asumiseen?
Alusta on erityisesti konfiguroitu pitkäaikaista henkilöstöä varten. Sen majoitus-, ilmastoinnin-, catering-, makean veden, sähkön, lääketieteen ja hätätukijärjestelmät on tarkoitettu tukemaan viikkoja tai kuukausia kestäviä offshore-operaatioita lopullisen projektin kokoonpanon mukaan.
Johtopäätös
Oikein suunniteltu Jack Up Living Quarter Platform voi toimia keskitettynä offshore-tukikohtana majoitusta, operaatioita, lääketieteellistä tukea, ateriapalveluita, apuohjelmia ja hätäapua varten. Mukautuvat spud-jalat, modulaarinen rakenne, jopa 3 000 tonnin lavakuormitus, majoitus jopa 100 henkilölle ja integroidut apujärjestelmät, HAIDING SHIPYARD -ratkaisu voidaan konfiguroida öljyn ja kaasun, offshore-tuulen, syvänmeren suunnittelun, pelastuksen, putkilinjojen korjauksen ja muiden merenkulun projekteihin. Jos suunnittelet offshore-majoitusprojektia ja tarvitset veden syvyyteen, miehistön kapasiteettiin, hyötykuormaan, kuljetustapaan ja toimintaympäristöön sopivan alustan,ota meihin yhteyttäkeskustella teknisistä vaatimuksistasi ja hankkia räätälöity Jack Up Living Quarter Platform -ratkaisu.
