Kun offshore-tuuliprojektit vaativat raskaita nostoa, tarkkaa turbiinien suuntausta ja luotettavaa toimintaa haastavissa meriympäristöissä,Jack Up -tuulipuiston asennusalustaalkaenHAIDING TELAKKAtarjoaa tarkoitukseen rakennetun ratkaisun. Tämä raskas asennusalusta on suunniteltu suurille 16 MW:n ja sitä suuremmille offshore-turbiineille, ja siinä yhdistyvät 800 tonnin luokan kääntönosturi, automaattinen hydraulinen vaaitus, modulaarinen kuljetus ja vankka merirakenne tukemaan tehokasta tuulipuiston asennusta matalasta syvään veteen.
Kun offshore-tuuliturbiinien koko ja kapasiteetti kasvavat edelleen, asennusurakoitsijat tarvitsevat alustat, jotka pystyvät käsittelemään raskaampia konehuoneita, korkeampia torneja, suurempia komponentteja ja yhä vaativampia meriolosuhteita. Jack Up Wind Farm -asennusalusta vastaa näihin haasteisiin nostamalla työkannen merenpinnan yläpuolelle spud-jalkojen varassa, mikä luo vakaan työympäristön raskaille nostoille ja tarkalle kokoonpanolle.
HAIDING TELAKKA -ratkaisu on suunniteltu noin 3–100 metrin syvyyteen vedessä, jalan pituus jopa 150 metriä, lavan kokonaiskuormitus jopa 3 000 tonnia ja integroitu 800 tonnin 360° kääntönosturi. Sen automaattinen hydraulinen vaaitusjärjestelmä voi saavuttaa noin ±0,05° vaaitustarkkuuden, kun taas modulaarinen rakenne mahdollistaa tärkeimpien komponenttien kuljetuksen ja asennuksen lähellä projektikohteita.
Sisällysluettelo
- Miksi offshore-tuulivoiman asentamisesta tulee entistä haastavampaa?
- Mikä on Jack Up -tuulipuiston asennusalusta?
- Mitkä ovat alustan tärkeimmät ominaisuudet?
- Mitkä ovat tärkeimmät tekniset parametrit?
- Miksi valita nostolava kelluvan nosturin sijaan?
- Missä alustaa voidaan käyttää?
- Kuinka modulaarinen rakentaminen parantaa projektilogistiikkaa?
- Kuinka alusta parantaa offshore-nostoturvallisuutta?
- Mitä ostajien tulee ottaa huomioon ennen alustan valintaa?
- Usein kysytyt kysymykset
- Johtopäätös
Miksi offshore-tuulivoiman asentamisesta tulee entistä haastavampaa?
Merituulienergian nopea kehitys on tuonut markkinoille uuden sukupolven turbiineja, joiden tuotantokapasiteetti on huomattavasti suurempi. Suuremmat turbiinit vaativat raskaammat konepellit, pidempiä siipiä, korkeampia torneja ja vaativampia asennusmenetelmiä.
Perinteisistä offshore-asennusmenetelmistä voi tulla yhä vaikeampia, kun aaltojen aiheuttama aluksen liike vaikuttaa nostotarkkuuteen. Raskaan noston aikana jopa suhteellisen pienet kannen liikkeet voivat vaikeuttaa torniosien kohdistusta, koneen sijoittelua, perustustyötä ja komponenttien käsittelyä.
Tässä itsestään nouseva asennusalusta tarjoaa merkittävän teknisen edun. Sen sijaan, että lava nostaisi jatkuvasti raskaita nostoja kelluvalta kannelta, se voi asettua työmaalle, ottaa jalkansa käyttöön, nostaa rungon veden yläpuolelle ja luoda suhteellisen vakaan työympäristön.
- Vähentynyt aaltojen aiheuttaman suonen liikkeen vaikutus noston aikana
- Parannettu työskentelyvakaus suurille turbiinikomponenteille
- Parempi nostokapasiteetti seuraavan sukupolven turbiineille
- Tarkka alustan vaaitus turbiinin kokoonpanoa varten
- Sopeutuvuus eri avomeren veden syvyyksiin

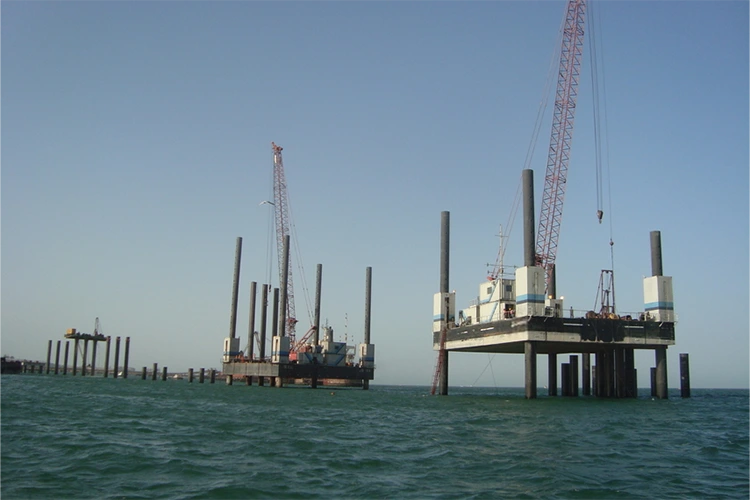

Mikä on Jack Up -tuulipuiston asennusalusta?
A Jack Up -tuulipuiston asennusalustaon erikoistunut offshore-rakennusalusta, joka on suunniteltu tukemaan tuuliturbiinien asennusta, perustuksiin liittyviä operaatioita, raskaiden nostoja ja valikoituja offshore-huoltotoimenpiteitä.
Toisin kuin perinteiset kelluvat alukset, alustassa käytetään pystysuunnassa liikuteltavia jalkoja, jotka muodostavat vakaan yhteyden merenpohjaan. Hydraulinen nostolaite nostaa työtason vedenpinnan yläpuolelle sijoituksen jälkeen. Tämä kokoonpano mahdollistaa raskaiden nostotoimenpiteiden suorittamisen vakaammalta työalustalta.
Suurissa merituuliprojekteissa alusta voi integroida useita kriittisiä järjestelmiä yhdeksi työyksiköksi, mukaan lukien:
- Raskas 360° kääntyvä nosturi
- Hydraulinen tasoitusjärjestelmä
- Spud-jalka ja nostojärjestelmä
- Tuuliturbiinien komponenttien käsittelylaitteet
- Perustuksen tasoitus- ja saumaustukilaitteet
- Reaaliaikaiset kuorman- ja paikannusvalvontajärjestelmät
- Varavoima- ja nostojärjestelmät
Mitkä ovat alustan tärkeimmät ominaisuudet?
1. 800 tonnin luokan raskas nostokyky
Integroitu 360° kääntyvä nosturi on suunniteltu vaativiin offshore-nostotöihin, ja sen nimelliskapasiteetti on jopa 800 tonnia ja maksimityösäde noin 45 metriä. Pääkoukun nostokorkeus voi olla vähintään 120 metriä ja apukoukun vähintään 150 metriä.
Tämä kokoonpano tekee alustasta sopivan suurten turbiinikomponenttien käsittelyyn, mukaan lukien noin 600 tonnin painoiset konepellit ja noin 300 tonnia painavat yksittäiset torniosat.
2. Automaattinen hydraulinen vaaitus
Tarkkuus on välttämätöntä tuuliturbiinin tärkeimpien komponenttien kytkemisessä. Integroitu hydraulinen vaaitusjärjestelmä on suunniteltu ylläpitämään automaattisesti lavan linjausta ilmoitetulla vaaitustarkkuudella noin ±0,05°.
Tämä auttaa luomaan kontrolloidumman työympäristön tornien asennukseen, koneen nostoon, perustusten toimenpiteisiin ja muihin tarkkuusherkkiin toimenpiteisiin.
3. Heavy Duty Marine Steel Construction
Päärakenteessa käytetään CCSB-meriteräslevyä, kun taas kannella voidaan käyttää kulutusta kestävää modifioitua meriterästä. Kantavan pääpalkin paksuus on määritelty vähintään 60 mm ja myötöraja vähintään 235 MPa.
4. Modulaarinen ja kuljetettava rakenne
Alusta voidaan jakaa useisiin kuljetettaviin osiin. Tämä lähestymistapa voi yksinkertaistaa kuljetusta alueille, joilla perinteinen laajamittainen laivanrakennusinfrastruktuuri tai syvänmeren rakentaminen saattaa olla rajoitettua.
5. Reaaliaikainen valvonta- ja hätäjärjestelmät
Offshore-raskasnosto vaatii jatkuvaa seurantaa. Lava sisältää valvontatoiminnot lavan tason, nostokuorman, tuulen nopeuden ja paikannukseen. Hätägeneraattori, manuaaliset nostolaitteet ja nosturin putoamisenestosuoja tarjoavat ylimääräisiä toiminnallisia turvatoimia.
Mitkä ovat tärkeimmät tekniset parametrit?
Seuraavassa taulukossa on yhteenveto HAIDING SHIPYARD Jack Up Wind Farm -asennusalustaan liittyvistä tärkeimmistä teknisistä tiedoista.
| Parametriluokka | Tekninen parametri | Erittely |
|---|---|---|
| Alustan mitat | Kokonaispituus | Noin 80-100 m |
| Alustan mitat | Kokonaisleveys | Noin 30-35 m |
| Alustan syvyys | Rakenteellinen syvyys | Noin 7,0-8,0 m |
| Spud jalat | Määrä / tyyppi | 4 / Ristikon tyyppi |
| Spud jalat | Jalkojen pituus | 50-150 m |
| Veden syvyys | Sovellettava alue | Noin 3-100 m |
| Nosturi | Nimelliskapasiteetti | Jopa 800 tonnia |
| Nosturi | Työsäde | Jopa noin 45 m |
| Nosturi | Pääkoukun korkeus | ≥120 m |
| Nosturi | Apukoukun korkeus | ≥150 m |
| Alustan kuormitus | Kokonaiskuormituskapasiteetti | Jopa 3000 tonnia |
| Vaaitus | Automaattinen vaaitustarkkuus | Noin ±0,05° |
| Materiaalit | Päärakenneteräs | CCSB meriteräslevy |
| Turvallisuus | Hätägeneraattori | 500 kW |
| Korroosiosuojaus | Vedenalainen suojaus | Kestävä pinnoite + katodisuojaus |
| Sertifiointi | Sovellettava luokitus | ABS / CCS / DNV merialussertifiointi |
Huomautus: Todellinen alustan kokoonpano, nostokapasiteetti, jalan pituus, mitat ja sertifiointivaatimukset tulee vahvistaa tietyn tuulipuistoprojektin, turbiinimallin, merenpohjan olosuhteiden ja sovellettavien merimääräysten mukaisesti.
Miksi valita nostolava kelluvan nosturin sijaan?
Kelluvat nosturialukset tarjoavat erinomaisen liikkuvuuden, mutta niiden kelluvuus tarkoittaa, että aallot, tuuli ja virta voivat vaikuttaa kannen liikkeeseen. Suurille turbiinikomponenteille tämä liike voi monimutkaista tarkkuusnostotoimintoja.
Jack-up-kokoonpano tarjoaa erilaisen toimintaperiaatteen. Kun taso on sijoitettu ja kohotettu, työkansi tuetaan sen spud jalkojen kautta sen sijaan, että se kelluisi jatkuvasti merenpinnalla.
| Harkinta | Jack-Up-asennusalusta | Perinteinen kelluva nosturi |
|---|---|---|
| Työn vakaus | Korkea vakaus nostamisen jälkeen | Aluksen liikkeen mukaan |
| Raskaiden komponenttien nosto | Suunniteltu suurille turbiinikomponenteille | Riippuu suuresti aluksen spesifikaatiosta |
| Alustan vaaitus | Hydraulinen tasoitusjärjestelmä | Dynaaminen kompensointi saattaa olla tarpeen |
| Suuren turbiinin asennus | Soveltuu hyvin kiinteän asennon raskaiden nostoihin | Mahdollisesti herkempi meriolosuhteille |
| Liikkuvuus | Vaatii siirto- ja nostotoimenpiteitä | Yleensä erittäin liikkuva |
Paras ratkaisu riippuu viime kädessä projektin syvyydestä, merenpohjan olosuhteista, turbiinin teknisistä tiedoista, asennusaikataulusta, sääikkunasta, kuljetusinfrastruktuurista ja projektin yleisestä taloudesta.
Missä alustaa voidaan käyttää?
Moderni Jack Up -tuulipuiston asennusalusta voi tukea useita offshore-tuulivoiman kehittämisen vaiheita sen sijaan, että se rajoittuisi yhteen nostotehtävään.
Offshore-tuuliturbiinien asennus
Alusta voi tukea torniosien asennusta, koneen nostoa, turbiinikomponenttien sijoittelua ja muita suuriin offshore-turbiineihin liittyviä raskaita nostotoimenpiteitä.
Perustuksen tasoitus ja saumaus
Perustuksen tai paaluasennuksen jälkeen vakaa kansitila voi tukea tasoitusta, injektointia, laitteiden käsittelyä ja niihin liittyviä rakennustöitä.
Offshore-tuulipuiston huolto
Sopivissa projektikokoonpanoissa alusta voi toimia tilapäisenä offshore-tukipohjana huoltotyökaluille, kulutustarvikkeille, varakomponenteille ja materiaalinsiirtooperaatioille.
Suuren kapasiteetin offshore-tuuliprojektit
16 MW:n ja sitä suuremmille turbiineille suunniteltujen kokoonpanojen ansiosta alusta on erityisen tärkeä seuraavan sukupolven offshore-tuulipuistoissa, joissa perinteiset nostoratkaisut voivat kohdata kapasiteetti- tai vakausrajoituksia.
Kuinka modulaarinen rakentaminen parantaa projektilogistiikkaa?
Modulaarisen rakenteen tärkeä etu on, että suurta offshore-asennustasoa ei välttämättä tarvitse valmistaa ja kuljettaa yhtenä valtavana rakenteena.
Lava voidaan jakaa useisiin osiin, mukaan lukien päätason rakenne, spud-jalkaosat ja nosturimoduuli. Viitemallin mukaan alusta voi koostua noin 7–9 suuresta osasta, joista yksittäiset osat on suunniteltu käytännöllistä kuljetusta ja kokoonpanoa varten.
- Maantiekuljetus:Sopivat osat voidaan kuljettaa sisämaan kokoonpanopaikkoihin.
- Rautatielogistiikka:Modulaariset komponentit voidaan integroida sopiviin multimodaalisiin kuljetussuunnitelmiin.
- Merikuljetukset:Suurempia osia voidaan siirtää proomuilla tai raskailla aluksilla.
- Kokoonpano paikan päällä:Modulaariset osat voidaan liittää lähelle projektipaikkaa.
- Globaali projektin käyttöönotto:Lähestymistapa voi auttaa palvelemaan offshore-hankkeita alueilla, joilla satamainfrastruktuurin olosuhteet ovat erilaiset.
Tämä modulaarinen filosofia voi olla erityisen arvokas kansainvälisille tuulipuistojen kehittäjille, EPC-urakoitsijoille, laivanrakennusyrityksille ja offshore-asennuspalvelujen tarjoajille.
Kuinka alusta parantaa offshore-nostoturvallisuutta?
Turvallisuus on yksi tärkeimmistä näkökohdista nostettaessa satoja tonneja laitteita offshoresta. Alustassa siis yhdistyvät rakennesuunnittelu, hydrauliohjaus, valvontatekniikka ja hätäjärjestelmät.
- Automaattinen vaaitus:Hydraulijärjestelmät auttavat säilyttämään vaaditun alustaasenteen.
- Kuorman valvonta:Anturit voivat valvoa nostokuormia ja antaa toimintavaroituksia.
- Aseman seuranta:Paikannusjärjestelmät auttavat käyttäjiä ymmärtämään laiturin sijainnin offshore-töiden aikana.
- Tuulen seuranta:Tuulennopeustieto tukee operatiivista päätöksentekoa.
- Hätävirta:500 kW:n hätägeneraattori tarjoaa varatehoa.
- Nosturin suojaus:Putoamisenesto- ja tuulilukitusjärjestelmät tarjoavat lisäsuojaa nosto- ja valmiustoimintojen aikana.
Offshore-projekteissa nämä ominaisuudet tulisi aina integroida laajempaan meriturvallisuuden hallintajärjestelmään, nostosuunnitelmaan, sään seurantaprosessiin ja projektikohtaiseen riskien arviointiin.
Mitä ostajien tulee ottaa huomioon ennen alustan valintaa?
Jack Up -tuulipuiston asennusalustan ostaminen on tärkeä insinööripäätös. Ostajien tulisi arvioida koko projekti sen sijaan, että keskittyisivät vain nosturikapasiteettiin.
- Veden syvyys:Varmista, että spud-jalkakokoonpano vastaa todellista käyttösyvyyttä.
- Merenpohjan olosuhteet:Analysoi maaperän lujuus, tunkeutumisvaatimukset ja perustuksen vakaus.
- Turbiinin tekniset tiedot:Tarkista koneen paino, torniosan paino, navan korkeus ja turbiinin kapasiteetti.
- Nosturin suorituskyky:Arvioi nimelliskuorma, työsäde, nostokorkeus ja synkronointitarkkuus.
- Kannen kapasiteetti:Varmista, että laitteet, henkilöstö, materiaalit ja nosturikuormat pysyvät rakenteellisten rajojen sisällä.
- Kuljetus:Harkitse satamaan pääsyä, tierajoituksia, merikuljetuksia ja kokoonpanovaatimuksia.
- Luokitus:Selvitä, tarvitaanko ABS, CCS, DNV tai jokin muu luokituskehys.
- Korroosiosuojaus:Tarkista pinnoitusjärjestelmät ja katodisuojaus pitkäaikaista offshore-palvelua varten.
- Myynnin jälkeinen suunnittelu:Tarkista, tarjoaako valmistaja asennuksen suunnittelua, käyttöönottoa, teknistä tukea ja huoltoapua.
Kansainvälisille ostajille, jotka etsivät aKiinalainen valmistajataiKiinan toimittaja, on myös tärkeää arvioida valmistuskyky, suunnittelukokemus, laadunvalvonta, dokumentaatio, sertifiointituki, kuljetussuunnittelu ja räätälöintikapasiteetti ennen tilauksen tekemistä.
Usein kysytyt kysymykset
1. Mihin Jack Up -tuulipuiston asennusalustaa käytetään?
Sitä käytetään ensisijaisesti offshore-tuuliturbiinien rakentamiseen ja raskaisiin nostoihin, mukaan lukien perustuksiin liittyvät toiminnot, torniasennukset, konepellin nostot, komponenttien käsittelyt ja valikoidut offshore-tuulipuistojen kunnossapitotoiminnot.
2. Millä syvyydellä tämä alusta voi toimia?
Viittaus HAIDING SHIPYARD -konfiguraatioon on suunniteltu noin 3–100 metrin syvyyteen, ja haarojen pituus on noin 50–150 metriä. Lopulliset tekniset tiedot tulee mukauttaa todellisten työpaikan olosuhteiden mukaan.
3. Mitä turbiinikapasiteettia alusta voi tukea?
Alusta on suunniteltu seuraavan sukupolven offshore-turbiinien mukaan, mukaan lukien 16 MW:n ja sitä suuremmat kokoonpanot. Viittausmalliin mahtuu noin 600 tonnin pääkoneen paino.
4. Kuinka paljon integroitu nosturi pystyy nostamaan?
Integroidun 360°-kääntönosturin nimellinen nostokapasiteetti on jopa noin 800 tonnia työsäteen, kokoonpanon, käyttöolosuhteiden ja projektikohtaisten suunnitteluvaatimusten mukaan.
5. Miksi automaattinen vaaitus on tärkeää?
Tarkka vaaitus auttaa luomaan vakaan työpinnan raskaita nostoja ja turbiinikomponenttien kohdistusta varten. Viitattu alusta tarjoaa automaattisen hydraulisen vaaitustarkkuuden noin ±0,05°.
6. Voidaanko alustaa mukauttaa?
Kyllä. Laiturin mitat, spud-jalan pituus, nosturin kokoonpano, nostokapasiteetti, kannen järjestely ja muut tekniset parametrit voidaan suunnitella veden syvyyden, turbiinin koon, merenpohjan olosuhteiden ja projektin vaatimusten mukaan.
Johtopäätös
Merituulen voimakas kasvu luo kysyntää asennuslaitteille, jotka pystyvät käsittelemään turvallisesti suurempia turbiineja samalla kun ne säilyttävät tarkkuuden ja toiminnan tehokkuuden. AJack Up -tuulipuiston asennusalustatarjoaa vakaan vaihtoehdon perinteisille kelluville nostoratkaisuille nostamalla työkannen veden yläpuolelle ja yhdistämällä raskaan nosto-, hydraulinen vaaitus-, valvonta- ja modulaariset kuljetusominaisuudet yhdeksi erikoisjärjestelmäksi.
Kehittäjät, EPC-urakoitsijat, offshore-rakennusyritykset ja kansainväliset ostajat arvioivat aKiinalainen valmistaja tai toimittaja, HAIDING SHIPYARD tarjoaa alustakonseptin, joka on suunniteltu vastaamaan raskaita offshore-tuuliasennuksen vaatimuksia, mukaan lukien 800 tonnin nostokyky, 3 000 tonnin kokonaiskuormitus, 50–150 metrin spud-jalat ja toiminta noin 3–100 metrin syvyydessä. Jos suunnittelet offshore-tuulivoiman asennusprojektia ja tarvitset räätälöidyn alustakokoonpanon, teknisen konsultoinnin, kuljetusratkaisun tai projektikohtaisen suunnittelutuen,ota meihin yhteyttätänään keskustella vaatimuksistasi HAIDING SHIPYARDIN kanssa ja kehittää käytännöllinen offshore-asennusratkaisu seuraavaa tuulipuistoprojektiasi varten.
