HAIDING TELAKKAtarjoaa ammattimaisesti suunniteltujaModulaariset ponttonitsuunniteltu joustavaan laivarakentamiseen, väliaikaisiin telakoihin, laitealustoille, sisävesiprojekteihin ja offshore-sovelluksiin. Standardoiduilla moduuleilla, lujalla teräsrakenteella, joustavilla liitoksilla ja tehokkaalla kuljetuksella nämä kelluvat järjestelmät tarjoavat käytännöllisen vaihtoehdon perinteisille kiinteäkokoisille kelluville rakenteille.
Modulaariset ponttonit muuttavat sitä, miten urakoitsijat, meriinsinöörit, infrastruktuurin kehittäjät ja projektioperaattorit suhtautuvat kelluvaan rakentamiseen. Yhden suuren kelluvan rakenteen kuljettamisen ja käyttöönoton sijaan modulaariset ponttonit jakavat alustan hallittaviin osiin, joita voidaan kuljettaa, koota, laajentaa, siirtää ja käyttää uudelleen projektin vaatimusten mukaisesti.
Nykyaikaisissa modulaarisissa ponttonijärjestelmissä voidaan yhdistää standardoidut mitat ja erilaiset kuormituskapasiteetit, joten ne sopivat kaikkeen kevyistä siltojen huoltotasoista raskaisiin kalustoalustoihin. HAIDING SHIPYARD tarjoaa HD-H50-, HD-S50- ja HD-S70-sarjan ratkaisuja, jotka on suunniteltu kattamaan erilaiset kuormavaatimukset säilyttäen samalla käytännölliset kuljetus- ja asennusominaisuudet.
Sisällysluettelo
- Mitä ovat modulaariset pontoonit?
- Miksi modulaarisista ponttooneista on tulossa ensisijainen meriratkaisu?
- Kuinka eri modulaariset pontoonisarjat täyttävät erilaiset kuormitusvaatimukset?
- Mitä teknisiä ominaisuuksia ostajien tulee tutkia?
- Missä modulaarisia pontoneja voidaan käyttää?
- Kuinka kuljetus ja kokoonpano parantavat projektin tehokkuutta?
- Kuinka sinun pitäisi valita oikeat modulaariset ponttonit?
- Miksi valmistajalla on väliä?
- Usein kysyttyjä kysymyksiä modulaarisista pontoneista
- Johtopäätös
Mitä ovat modulaariset pontoonit?
Modulaariset ponttonit ovat kelluvia rakenneyksiköitä, jotka on suunniteltu liitettäväksi yhteen suuremmiksi lavoiksi, kulkutiiksi, telakoiksi, työpisteiksi, laitekantoiksi ja muille kelluville rakenteiksi. Toisin kuin perinteiset kiinteät ponttonit, modulaarinen järjestelmä käyttää standardoituja yksittäisiä osia, jotka voidaan yhdistää erilaisiin kokoonpanoihin.
Tämä suunnittelutapa tarjoaa enemmän joustavuutta, kun projektin mitat, käyttöolosuhteet tai laitevaatimukset muuttuvat. Moduulit voidaan liittää puolelta toiselle, päästä päähän tai erityisillä kokoonpanoilla suorakaiteen muotoisten tai räätälöityjen alustaasettelujen luomiseksi.
Meriurakoitsijoille tämä joustavuus on erityisen arvokasta, koska yksi ponttonijärjestelmä voi palvella useita projekteja koko käyttöikänsä. Sen sijaan, että ostaisivat täysin uuden kelluvan rakenteen jokaiseen sovellukseen, käyttäjät voivat konfiguroida olemassa olevia moduuleja uudelleen muuttuvien vaatimusten mukaisesti.
Sarjasta ja kokoonpanosta riippuen HAIDING SHIPYARDin modulaariset ponttonit on suunniteltu kuormitusvaatimuksiin pienemmistä kelluvista alustoista raskaisiin sovelluksiin. Järjestelmässä on lujaa terästä, vahvistetut liitosrakenteet, liukumaton kansikäsittely ja korroosiosuojaus vaativiin makean veden ja meriympäristöihin.
Miksi modulaarisista ponttooneista on tulossa ensisijainen meriratkaisu?
Modulaaristen ponttonien tärkein etu ei ole pelkkä kelluvuus. Niiden todellinen arvo syntyy kelluvuuden, rakenteellisen lujuuden, kuljetettavuuden, uudelleenkäytettävyyden ja konfiguroinnin joustavuuden yhdistämisestä yhdessä järjestelmässä.
- Joustava kokoonpano:Moduulit voidaan yhdistää eri muotoisiksi ja mitoiksi.
- Tehokas kuljetus:Pienemmät yksittäiset moduulit on helpompi kuljettaa kuin suuret kiinteät kelluvat rakenteet.
- Nopea käyttöönotto:Standardoidut liitäntäjärjestelmät yksinkertaistavat asennusta projektipaikalla.
- Uudelleenkäytettävä rakenne:Moduulit voidaan purkaa ja konfiguroida tulevia projekteja varten.
- Erilaisia latausvaihtoehtoja:Useat tuotesarjat sopivat kevyisiin, keskikokoisiin ja raskaisiin sovelluksiin.
- Parannettu huolto:Yksittäiset moduulit voidaan tarkastaa, huoltaa tai vaihtaa ilman, että koko alustaa tarvitsee rakentaa uudelleen.
- Sovelluksen joustavuus:Sama modulaarinen konsepti voi tukea tilapäisiä telakoita, rakennusalustoja, laitteiden siirtoalustoja ja laivatyöasemia.
Projektipäälliköille nämä ominaisuudet voivat vähentää logistista monimutkaisuutta samalla kun kelluva infrastruktuuri voi mukautua muuttuviin olosuhteisiin.
Kuinka eri modulaariset pontoonisarjat täyttävät erilaiset kuormitusvaatimukset?
Oikean modulaarisen ponttonisarjan valinta on välttämätöntä, koska alustan koko ei yksin määrää sopivuutta. Insinöörien on otettava huomioon kelluvuus, keskittyneet kuormat, tasaiset kuormat, syväys, ympäristöolosuhteet, laitteiden paino ja vaadittu alustakokoonpano.
| Parametri | HD-H50-sarja | HD-S50-sarja | HD-S70-sarja |
|---|---|---|---|
| Tyypillinen sijoittelu | Kannettavat ja kevyet sovellukset | Pienet ja keskisuuret projektit | Raskaat merisovellukset |
| Moduulin paino | ≤ 8 tonnia | ≤ 12 tonnia | ≤ 18 tonnia |
| Päärakenne | A-36 terästä | A-36 terästä | A-36 + HSLA teräs |
| Pääteräksen paksuus | 10 mm | 12 mm | 16 mm |
| Tasainen kuormitus | ≥ 400 kg/m² | ≥ 450 kg/m² | ≥ 500 kg/m² |
| Keskitetty kuorma | 15 000 psf | 20 000 psf | 25 000 psf |
| Suurin yhden pisteen kuormitus | 50 tonnia | 80 tonnia | 100 tonnia |
| Yhden moduulin kelluvuus | ≥ 30 tonnia | ≥ 50 tonnia | ≥ 80 tonnia |
| Suurin aallonkorkeus | ≤ 2,0 m | ≤ 2,5 m | ≤ 3,0 m |
| Perustason moduulit | 4–12 | 3–8 | 2–6 |
Kolmisarjan lähestymistapa antaa ostajille mahdollisuuden valita kokoonpanon todellisten käyttötarpeiden mukaan tarpeettomasta rakenteellisesta kapasiteetista maksamisen sijaan. Tekniset laskelmat tulee aina tehdä tietyn projektin, laitteiden, lastausmallin, vesiolosuhteiden ja sovellettavien määräysten osalta.
Mitä teknisiä ominaisuuksia ostajien tulee tutkia?
Luotettava modulaarinen ponttonijärjestelmä vaatii muutakin kuin kelluvan teräslaatikon. Liitosrakenne, kannen pinta, korroosiosuojaus, kelluvuus ja yleinen rakennesuunnittelu vaikuttavat kaikki pitkän aikavälin suorituskykyyn.
Erittäin lujat rakennemateriaalit
HAIDING TELAKKA käyttää A-36-terästä ja HSLA-lujaterästä eri modulaarisissa ponttonisarjoissa. Kansi sisältää erittäin lujaa terästä ja valssatun rakenteen, joka on tarkoitettu antamaan lujuutta ja tukemaan raskaan käytön vaatimuksia.
Vahvistetut moduuliliitännät
Liitäntäpisteet ovat modulaarisen kelluvan alustan tärkeimpiä alueita. Järjestelmä käyttää kaksoisrainavahviketta, esijännitettyjä pulttiliitoksia ja kaarevia kulmasiirtymiä, jotka on suunniteltu jakamaan jännitystä ja parantamaan rakenteen eheyttä.
Liukumaton kannen muotoilu
Merityötasot ovat alttiina vedelle, sateelle, mudalle ja muille liukkaille olosuhteille. Kohokuvioitu liukumaton kansipinta voi parantaa työntekijöiden, ajoneuvojen ja laitteiden pitoa. Kannen pinnan ilmoitettu kitkakerroin on ≥0,8.
Korroosiosuojaus
Makean ja meriveden ympäristöt voivat kiihdyttää teräksen korroosiota. Modulaarisessa ponttonijärjestelmässä yhdistyvät ympäristöystävälliset sisäiset suojapinnoitteet ulkoiseen sinkkianodi- ja meripinnoitteen suojaukseen. Ulkoisen meripinnoitteen kuivakalvon paksuus on ≥300 μm, vedenalainen korroosiosuoja on suunniteltu pitkäaikaiseen käyttöön.
Ympäristöön sopeutumiskyky
Erilaiset vesiväylät luovat erilaisia teknisiä haasteita. Ennen kuin valitset modulaarisen ponttonin, ostajien tulee arvioida:
- Altistuminen makealle tai merivedelle
- Aallonkorkeus ja tuuliolosuhteet
- Veden syvyys ja syväysrajoitukset
- Laitteen paino ja kuorman jakautuminen
- Vaadittu varalaita
- Alustan mitat
- Ankkurointi- ja kiinnitysvaatimukset
- Paikalliset laivanrakennusmääräykset
Missä modulaarisia pontoneja voidaan käyttää?
Modulaarinen konsepti tekee ponttoneista sopivia projekteihin, joissa kiinteä infrastruktuuri on epäkäytännöllistä, väliaikaista tai liian kallista siirrettäväksi.

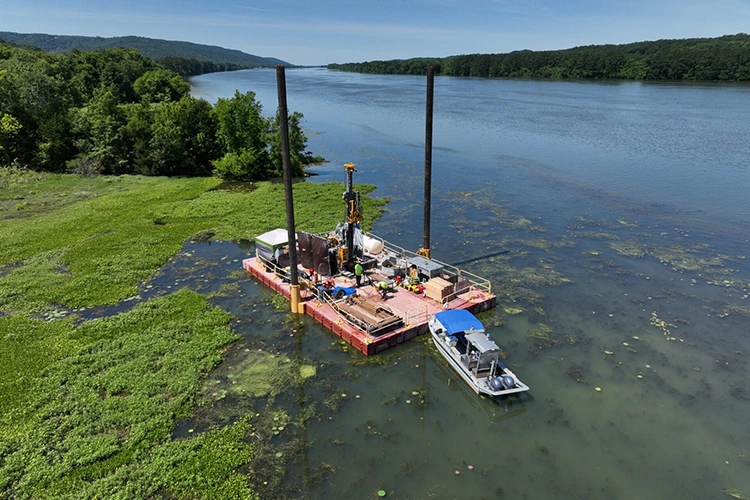

Merenrakennusalustat
Rakennustiimit voivat luoda tilapäisiä kelluvia työtasoja siltojen rakentamiseen, rantakehitykseen, ruoppauksen tukemiseen, tarkastuksiin ja laitteiden siirtoon.
Väliaikaiset telakat ja kelluvat terminaalit
Modulaariset ponttonit voidaan konfiguroida väliaikaisiksi telakoiksi, pääsytasoiksi, kelluviksi kulkutiiksi ja lastausalueiksi, joissa ei vaadita pysyvää rakentamista.
Laitteiden siirtoalustat
Raskaat koneet ja rakennusmateriaalit on usein siirrettävä vesistöjen yli. Oikein suunnitellut modulaariset alustat voivat tarjota vakaan työtason laitteiden siirtoa varten projektikohtaisista kuormituslaskelmista riippuen.
Sillan huolto
Sisämaan siltojen tarkastamista ja huoltoa varten kannettavat kelluvat alustat voivat tarjota työntekijöille pääsyn paikkoihin, joihin on vaikea päästä maalta.
Offshore- ja uusiutuvan energian hankkeet
Meren uusiutuvan energian hankkeet voivat vaatia tilapäisiä työasemia, kuljetusalustoja ja laitteiden tukirakenteita. Modulaariset ponttonit voivat tarjota joustavuutta kokoonpanoon, kun projektin vaatimukset muuttuvat eri rakennusvaiheiden aikana.
Hätä- ja väliaikainen infrastruktuuri
Koska modulaariset järjestelmät voidaan kuljettaa ja koota osissa, ne voivat myös tukea tilapäistä pääsyä, hätälogistiikkaa ja nopeasti käyttöön otettavaa kelluvaa infrastruktuuria, kun asianmukaisia suunnittelu- ja turvallisuusmenettelyjä noudatetaan.
Kuinka kuljetus ja kokoonpano parantavat projektin tehokkuutta?
Kuljetus on usein yksi suurten kelluvien rakenteiden piilokustannuksista. Perinteinen integroitu ponttoni voi vaatia erikoiskuljetusta, vaikeita lastaustoimintoja ja logistiikan lisäsuunnittelua.
Modulaariset ponttonit vastaavat tähän haasteeseen jakamalla rakenteen kuljetettaviin yksiköihin. HAIDING SHIPYARDin eri sarjat on suunniteltu standardisoitujen kuljetusvaatimusten mukaan, mikä mahdollistaa useiden moduulien kuljetuksen sopivilla tavanomaisilla tai erikoisautoilla moduulikoon mukaan.
Jokaisen moduulin keskelle sijoitettu upotettu nostokahva helpottaa myös nostoa ja käsittelyä. Tuotespesifikaatioiden mukaan kahden hengen tiimi voi koota yksittäisen moduulin omilla työkaluilla noin 1,5-2,5 tunnissa sarjasta riippuen.
Tämä luo käytännönläheisen projektin työnkulun:
- Määritä vaadittu alustan koko ja lastausolosuhteet.
- Valitse sopiva ponttonisarja.
- Kuljetusmoduulit projektiin.
- Sijoita ja nosta yksittäisiä moduuleja.
- Yhdistä moduulit niille tarkoitetun lukitusjärjestelmän avulla.
- Asenna tarvittavat kansilaitteet, tarvikkeet tai turvajärjestelmät.
- Tarkista liitännät ja vakaus ennen käyttöä.
Varsinaisessa kokoonpanoprosessissa tulee aina noudattaa valmistajan ohjeita ja projektikohtaisia suunnitteluvaatimuksia.
Kuinka sinun pitäisi valita oikeat modulaariset ponttonit?
Modulaaristen ponttonien ostaminen tulisi aloittaa teknisistä vaatimuksista eikä vain tuotteiden hintojen vertailusta. Ammattimaisen ostajan tulee arvioida koko käyttöskenaario.
| Valintatekijä | Keskeinen kysymys | Miksi sillä on merkitystä |
|---|---|---|
| Ladata | Mitä laitteita ja henkilökuntaa kuljetetaan? | Määrittää tarvittavan rakenteellisen ja kelluvuuden. |
| Alustan koko | Mikä työalue vaaditaan? | Määrittää moduulien määrän ja kokoonpanon. |
| Vesiympäristö | Makea vesi, rannikko vai offshore? | Vaikuttaa korroosiosuojaukseen ja käyttöolosuhteisiin. |
| Kuljetus | Miten moduulit saapuvat sivustolle? | Vaikuttaa moduulin mittoihin ja logistiikkakustannuksiin. |
| Kokoonpano | Kuinka nopeasti käyttöönotto on saatava päätökseen? | Vaikuttaa yhteyden suunnitteluun ja projektin aikataulutukseen. |
| Uudelleenkäyttö | Siirretäänkö alusta? | Määrittää modulaarisuuden ja toistuvan kokoonpanon tärkeyden. |
| Sertifiointi | Mitä standardeja projektiin sovelletaan? | Tukee vaatimustenmukaisuutta ja riskienhallintaa. |
Hankintatiimeille, jotka etsivät aModulaaristen pontoonien valmistajataiModulaaristen pontoonien toimittaja Kiinassa, on myös tärkeää tarkistaa suunnittelukyky, tuotannon valvonta, tekninen dokumentaatio, tarkastusmenettelyt, sertifiointi, myynnin jälkeinen tuki ja räätälöintikyky.
Miksi valmistajalla on väliä?
Modulaarinen ponttoni on rakenteellinen merituote, joten valmistuksen johdonmukaisuus vaikuttaa suoraan luotettavuuteen. Osaavan valmistajan tulee pystyä hallitsemaan materiaalin valintaa, hitsausta, mittatarkkuutta, pinnoitetta, kokoonpanoliitäntöjä ja lopputarkastusta.
HAIDING TELAKKA valmistaa modulaariset ponttoninsa omassa Kiinassa sijaitsevassa tehtaassa ja noudattaa ISO 9001:2015 laatujärjestelmää. Tuotetiedoissa kerrotaan myös, että modulaarinen ponttonimallisto on saanut sertifioinnit suurilta luokituslaitoksilta ja että suunnittelupiirustukset käyvät läpi ammattitaidon.
Kansainvälisille ostajille nämä ominaisuudet tarjoavat hyödyllisiä indikaattoreita potentiaalisten toimittajien vertailussa. Sertifiointivaatimukset vaihtelevat kuitenkin projektin ja lainkäyttöalueen mukaan, joten ostajien tulee varmistaa, että toimitettu kokoonpano täyttää heidän sovelluksensa erityiset säädökset.
Vahvan toimittajan tulee myös tarjota teknistä apua ennen ostoa. Tämä voi sisältää alustan konfiguroinnin, kuorman arvioinnin, moduulien määräsuositukset, kuljetussuunnittelun, yhteysopastuksen ja projektikohtaisen räätälöinnin.
Usein kysyttyjä kysymyksiä modulaarisista pontoneista
1. Mihin modulaarisia ponttooneja käytetään pääasiassa?
Modulaarisia ponttoneja käytetään yleisesti tilapäisten laiturien, laivarakennusalustojen, laitteiden siirtoalustojen, kelluvien työasemien, siltojen huoltotasojen ja muiden räätälöityjen kelluvien rakenteiden luomiseen.
2. Voidaanko modulaarisia ponttonit yhdistää eri muotoihin?
Kyllä. Modulaarinen järjestelmä voidaan yleensä koota puolelta toiselle, päästä päähän tai valituilla kokoonpanoilla. Näin urakoitsijat voivat luoda suorakaiteen muotoisia ja muita projektikohtaisia alustaasetelmia.
3. Soveltuvatko modulaariset ponttonit meriveteen?
Kyllä, asianmukaisesti suunnitellut modulaariset ponttonit voidaan suunnitella makean ja meriveden sovelluksiin. Ostajien tulee kuitenkin varmistaa vaadittu korroosiosuojaus, aaltoolosuhteet, kiinnitysjärjestelmä, lastaus ja sovellettavat merenkulkusäännökset ennen käyttöönottoa.
4. Miten valitsen eri modulaaristen ponttonisarjojen välillä?
Valinnan tulee perustua kokonaiskuormaan, keskitettyyn kuormaan, kelluvyyteen, laiturin kokoon, syvävuuteen, vesiolosuhteisiin, kuljetusrajoituksiin ja vaadittavaan toimintavakauteen. Vaativissa projekteissa suositellaan ammattimaista suunnitteluarviointia ennen ostoa.
5. Voidaanko modulaarisia ponttooneja käyttää uudelleen?
Yksi modulaaristen ponttonien suurimmista eduista on uudelleenkäytettävyys. Moduulit voidaan purkaa yhden projektin jälkeen ja konfiguroida uudelleen toiselle alustalle, kun niiden rakenteellinen kunto ja liitoskomponentit ovat edelleen käyttökelpoisia jatkuvaan huoltoon.
6. Mitä minun pitäisi kysyä Modular Pontoons -toimittajalta ennen tilaamista?
Kysy materiaaliluokista, kantavuudesta, kelluvuudesta, mitoista, liitossuunnittelusta, korroosiosuojauksesta, sertifioinnista, kuljetusvaatimuksista, kokoonpanomenettelyistä, tarkastusasiakirjoista, takuusta, varaosista ja teknisestä tuesta.
Johtopäätös: Ovatko modulaariset ponttonit älykkäämpi valinta joustaviin meriprojekteihin?
Laivanrakennusprojekteihin, jotka vaativat joustavuutta, kuljetustehokkuutta, nopeaa käyttöönottoa ja uudelleenkäytettävää infrastruktuuria,Modulaariset ponttonittarjoavat vakuuttavan vaihtoehdon perinteisille kiinteästi asennetuille kelluville rakenteille. Niiden standardisoidut moduulit voidaan konfiguroida eri kokoisille alustoille samalla kun ne tarjoavat skaalautuvan kuormituskapasiteetin ja käytännöllisiä käyttöönottoetuja.
HAIDING TELAKKA tarjoaa useita tuotesarjoja, vahvistettuja rakenteita, liukastumista estäviä kansia, korroosiosuojaa, joustavia liitosjärjestelmiä ja ammattimaisia valmistusominaisuuksia, ja se tarjoaa modulaarisia kelluvia ratkaisuja monenlaisiin sisävesi- ja meritekniikan vaatimuksiin. Jos suunnittelet kelluvaa rakennuslavaa, väliaikaista laituria, laitteiden siirtojärjestelmää tai räätälöityä meriprojektia,ota meihin yhteyttäkeskustellaksesi tarvitsemistasi mitoista, kantavuuskapasiteetista, vesiympäristöstä, kuljetusolosuhteista ja projektikokoonpanosta ja saada sopiva modulaarinen ponttoniratkaisu.
